Onglet Axe dévié (boîte de dialogue Créer un appareil de voie)

L’onglet Axe dévié permet de spécifier le nom de l’axe dévié ou de fusionner l’axe dévié de l’appareil de voie avec un axe existant.

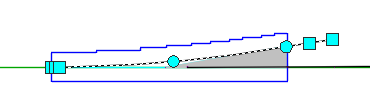

Lorsqu’un appareil de voie est créé, un axe dévié est utilisé pour connecter l’appareil de voie à un autre axe de rail dans le dessin. Par exemple, l’axe dévié dans l’appareil de voie suivant est mis en surbrillance ci-dessous.

Remarque : Pour contrôler la longueur du prolongement de l’axe dévié au-delà du triangle théorique de l’appareil de voie, modifiez la valeur du paramètre Prolonger la longueur dans l’onglet Contenu. Vous pouvez modifier cette valeur après avoir créé l’appareil de voie à l’aide de la palette de propriétés AutoCAD.

Axe dévié

Fusionner avec un axe existant

Indique si l’axe dévié de l’appareil de voie sera fusionné avec un axe existant. Pour en savoir plus sur l’utilisation des axes fusionnés, reportez-vous à la rubrique Pour connecter manuellement un appareil de voie de rail à la ligne de profil en long ou à l’axe fusionné.

• Si cette case est cochée, utilisez le champ Axe ci-dessous pour spécifier l’axe avec lequel effectuer la fusion.
• Si cette case est désactivée, utilisez le champ Axe ci-dessous pour spécifier le nom de l’axe dévié.

Axe

Indique le nom de l’axe avec lequel effectuer la fusion ou le nom du nouvel axe dévié.

• Si la case Fusionner avec un axe existant est cochée, ce champ indique l’axe cible avec lequel l’axe dévié fusionnera. Cliquez sur la liste déroulante pour spécifier l’axe ou cliquez sur  pour sélectionner un axe dans le dessin.
• Si la case Fusionner avec un axe existant n’est pas cochée, ce champ indique le nom du nouvel axe dévié qui sera créé. Entrez un nom ou cliquez sur  pour modifier le modèle de nom dans la boîte de dialogue Modèle de nom.
