Pour connecter manuellement un appareil de voie de rails à la ligne de profil en long ou à l’axe fusionné

Lorsque vous créez un appareil de voie, vous pouvez utiliser une option de l’onglet Axe dévié de la boîte de dialogue Créer un appareil de voie pour fusionner l’axe dévié de l’appareil de voie avec un axe existant.

De même, dans l’onglet Ligne de profil en long, vous pouvez sélectionner une option pour fusionner la ligne de profil en long de l’axe dévié avec une ligne de profil en long existante.

Vous devrez peut-être connecter manuellement les entités de l’appareil de voie et la ligne de profil en long et l’axe fusionné une fois l’appareil de voie créé en dessinant des entités d’axe et de ligne de profil en long supplémentaires. Vous pouvez effectuer cette opération à l’aide des commandes de modification des axes et des lignes de profil en long.

Par exemple, lorsque vous créez l’appareil de voie, les entités peuvent apparaître comme suit dans la vue en plan, où l’axe dévié s’étend à partir de l’appareil de voie situé à gauche et l’axe avec lequel il est fusionné se trouve en haut à droite :

Vous pouvez utiliser les commandes de modification de l’axe pour connecter les deux axes, comme illustré dans l’exemple suivant :

Conseil : Pour augmenter la longueur de l’axe dévié qui s’étend à partir de l’appareil de voie, utilisez la commande Propriétés d’AutoCAD et modifiez la valeur de l’option Prolonger la longueur dans l’onglet Conception.

Pour connecter un axe dévié

1. Lors de la création d’un appareil de voie, dans l’onglet Axe dévié, cochez la case Fusionner avec un axe existant et spécifiez l’axe avec lequel effectuer la fusion.
2. Une fois l’appareil de voie créé, dans le dessin, cliquez sur l’axe dévié, cliquez avec le bouton droit de la souris pour afficher le menu contextuel, puis choisissez Modifier la géométrie de l’axe.
3. Dans Outils de création de l’axe, sélectionnez une commande de modification de l’axe, telle que Raccord de la courbe libre.
4. Sélectionnez l’axe dévié, puis l’axe fusionné et entrez un rayon de raccord.

Pour connecter une ligne de profil en long déviée

Vous pouvez connecter la ligne de profil en long déviée d’un appareil de voie à sa ligne de profil en long fusionnée à l’aide d’un workflow similaire, à la différence que vous sélectionnez la ligne de profil en long déviée dans le dessin de profil en long, cliquez avec le bouton droit de la souris et choisissez la commande Modifier la géométrie de la ligne de profil en long.

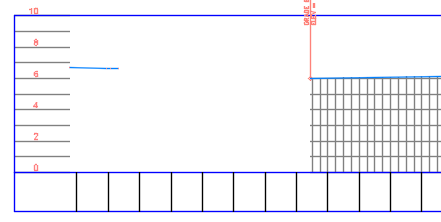

Par exemple, lorsque vous suivez les étapes ci-dessus, les entités d’appareils de voie peuvent apparaître dans un dessin de profil en long comme suit, où la ligne de profil en long déviée est à gauche et la ligne de profil en long de l’axe avec lequel elle est fusionnée est à droite :

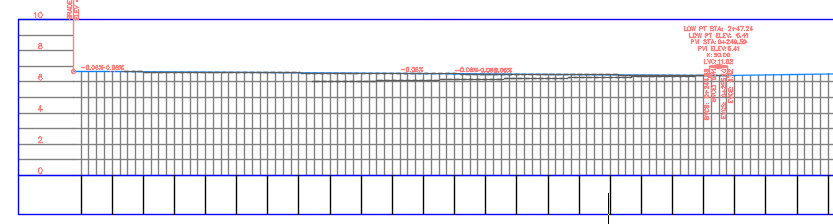

Après la connexion des entités avec une courbe verticale libre, le profil s’affiche comme suit :

1. Suivez les étapes ci-dessus pour connecter l’axe dévié à l’axe fusionné.
2. Dans le dessin de profil en long de l’axe fusionné, sélectionnez la ligne de profil en long de l’axe dévié.
3. Cliquez avec le bouton droit de la souris pour afficher le menu contextuel, puis choisissez Modifier la géométrie de la ligne de profil en long.
4. Sélectionnez une commande d’édition, telle que Courbe verticale libre (circulaire).
5. Sélectionnez la ligne de profil en long de l’axe dévié, puis sélectionnez celle de l’axe fusionné et entrez un rayon.
