Exercice 2 : Associer des annotations à des objets de dessin

Utilisez le gabarit d'annotation défini lors de l'exercice précédent pour insérer des instances de l'annotation dans le dessin. Chaque objet de dessin contenant des données de vitesse limite dans la table des données d'objets affiche la valeur qui lui est propre.

Remarque : Cet exercice fait appel à la carte que vous avez modifiée dans l'Exercice 1 : Créer un gabarit d'annotation.

Pour associer une annotation à des objets de dessin

1. Sélectionnez quelques rues du dessin en cliquant dessus.

   Pour cet exercice, sélectionnez quelques rues autour du carrefour situé dans le centre-ville.

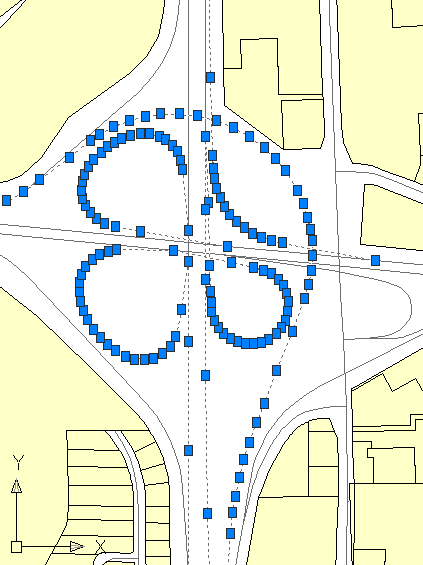

   Sélectionnez les rues se trouvant autour du carrefour.

2. Cliquez sur l’onglet Annotergroupe de fonctions Annotation de carteInsérer.

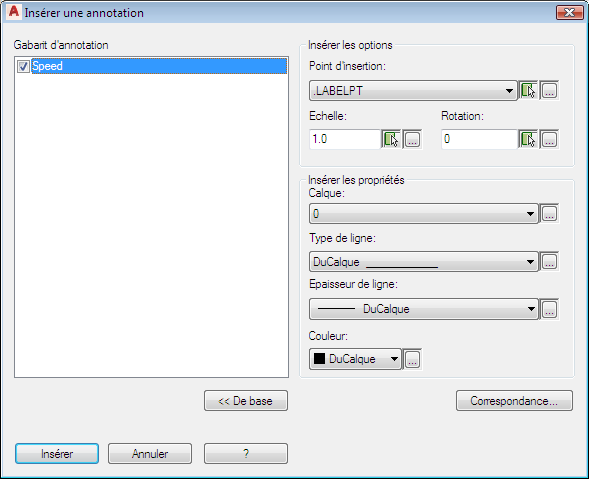

3. Dans la boîte de dialogue Insérer une annotation, sous Gabarit d’annotation, sélectionnez SpeedLimit.


   Tous les autres gabarits d’annotation définis dans le dessin sont également répertoriés à cet endroit.

4. Cliquez sur Insérer.

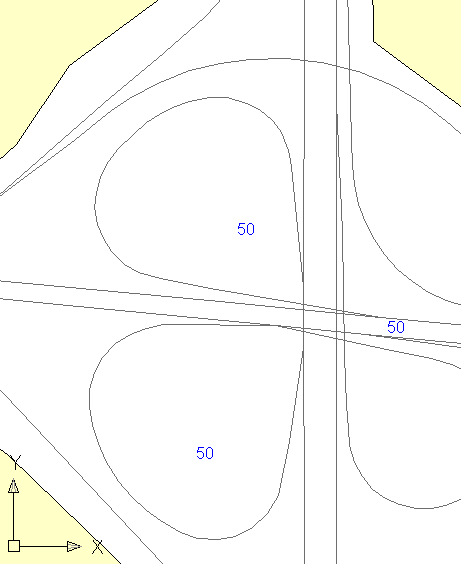

   Les valeurs de vitesse limite sont ajoutées en bleu à côté de chaque rue, en fonction des données d’objets associées avec les objets de rue.

5. Cliquez sur Enregistrer sous pour enregistrer le dessin sous un nouveau nom.

   Notez le nom et l'emplacement du dessin. Vous devrez le fermer puis le rouvrir ultérieurement.

Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Ajouter une étiquette de texte statique.
