Afficher et modifier les détails des quantités par pièce calculées

Visualisez et modifiez des informations plus détaillées sur les faces, les éléments et les quantités associés à la pièce dans votre calcul de pièce.

1. Si vous n'avez pas encore calculé les surfaces intérieures de votre pièce, calculez-les maintenant.
2. Cliquez sur l'onglet Quantification Roombook Extension (Calculer les quantités par pièce) pour ouvrir la boîte de dialogue Calculer les quantités par pièce.
3. Pour conserver les calculs, sélectionnez Ignorer le recalcul et utilisez les derniers résultats calculés. Cette option est utile lorsque des modifications sont apportées à vos pièces et modèles, et que vous ne voulez pas recalculer les propriétés. Vous pouvez utiliser les données et les mettre à jour lorsque cela est nécessaire.
4. Cliquez sur Afficher/Modifier les résultats pour ouvrir la boîte de dialogue Quantités par pièce et afficher les données calculées.
5. Cliquez sur le bouton Afficher les détails dans la partie inférieure de la boîte de dialogue.
6. Cliquez sur l'onglet Détails.
7. Sélectionnez les faces, les éléments et les quantités par pièce dans l'arborescence.

   L'onglet Détails comportera un tableau des propriétés supplémentaires pour les quantités calculées.

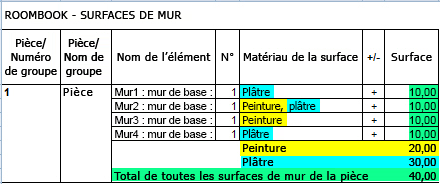

   Remarque : Il est possible que la surface totale soit supérieure à la surface réelle. L'exemple suivant d'une quantité de murs par pièce illustre ce processus.



   Un élément de mur est en plâtre et peint. Par conséquent, deux surfaces de matériau sont fournies (10 m et 10 m) pour une seule surface de mur de 10 m².
8. Apportez des modifications aux quantités par pièce calculées à l'aide des outils disponibles dans la boîte de dialogue Quantités par pièce présentée ci-dessous.
9. Cliquez sur OK pour accepter les modifications et fermer la boîte de dialogue Quantités par pièce.
10. Recalculez les quantités si nécessaire.

Nom	Description
(Développer tout)	Ouvre tous les nœuds de quantité dans la table.
(Réduire tout)	Ferme tous les nœuds de quantité dans la table.
(Supprimer les lignes)	Supprime une quantité par face ou élément définie manuellement. Les quantités par pièce détectées automatiquement ne peuvent pas être supprimées. Utilisez la fonction Ignorer pour une exclusion temporaire des quantités calculées.
(Supprimer les remplacements de matériaux)	Réinitialise les remplacements de matériaux des quantités sélectionnées, et restaure les définitions standard. Vous devez sélectionner au moins une ligne sous l'onglet Détails pour restaurer une quantité.
(Mettre en surbrillance)	Ouvre une vue appropriée dans la zone de dessin et met en surbrillance la quantité sélectionnée dans les nœuds de table. Appuyez sur Échap pour revenir à la boîte de dialogue Quantités par pièce.
Nom de l'élément	Répertorie les éléments et les surfaces suivantes qui constituent les quantités par pièce calculées. La convention d'attribution de noms des quantités par pièce calculées se présente sous le format suivant : type d'élément avec un suffixe de nombre: famille: type d'élément. Par exemple, MurRideau1: Mur Rideau: SH_Mur rideau. Les faces individuelles sont composées du type d'élément et du terme "face" avec un suffixe de nombre. Par exemple, Mur rideau face1. Vous pouvez saisir le nom dans ce champ et renommer l'élément ou la face.
Matériaux	Indique le matériau attribué à la quantité par pièce. Si un type de matériau de surface a été appliqué à la pièce, les matériaux personnalisés définis dans la boîte de dialogue Appliquer les matériaux de surface aux pièces apparaissent. Si un type de matériau de surface n'a pas été appliqué à la pièce, les matériaux spécifiés pour le type d'élément dans Revit apparaissent. Voir Indiquer les matériaux pour les surfaces de pièces. Le matériau de la zone principale est automatiquement transféré à toutes les surfaces et sous-surfaces reconnues. S'il existe deux fenêtres dans ce segment de mur en plâtre, elles sont chacune reconnues comme des sous-surfaces et déduites de la zone principale. Pour réduire correctement le matériau Plâtre de la surface, la sous-surface se voit affecter le même matériau que la zone principale, avec le signe moins. Voir Afficher et modifier les détails des quantités par sous-surface calculées.
+/-	(Circonférences de pièce uniquement) Détermine si le matériau de la sous-surface est ajouté à la quantité calculée ou s'il en est soustrait.
Sous-zones	(Murs, sol et plafond uniquement) Cliquez sur les points de suspension pour ouvrir la boîte de dialogue Sous-surfaces qui permet de modifier la façon dont les quantités gèrent les sous-surfaces. Voir Afficher et modifier les détails des quantités par sous-surface calculées.
Surface	(Murs, sol et plafond uniquement) Affiche l'aire calculée de la surface.
Hauteur	(Surfaces de mur uniquement) Affiche la hauteur de la surface du mur.
Aire limite	(Sol uniquement) Affiche l'aire du sol ajoutée pour les seuils d'ouverture de porte.
Longueur	(Circonférences de pièce uniquement) Affiche la longueur de la circonférence de la pièce.
Nombre	(Éléments de mobilier uniquement) Nombre total d'éléments de mobilier dans la pièce.
Commentaires	(Éléments de mobilier uniquement) Commentaires relatifs au mobilier fournis par les propriétés Revit de l'élément.
Description	(Éléments de mobilier uniquement) Description du mobilier fournie par les propriétés Revit de l'élément.
ID	Affiche l'identifiant unique des éléments calculés. L'ID de quantité est généré lors du premier calcul de quantités par pièce. Il ne peut pas être modifié manuellement et est conservé pour les calculs ultérieurs. Dans le projet, l'ID s'affiche sous forme d'étiquette avec une ligne de repère au centre de l'élément. Vous pouvez masquer les étiquettes pour enregistrer les ressources système et améliorer les performances. Voir À propos des ID de quantité dans Roombook.
Ignorer	Exclut les éléments du calcul de quantités et des fichiers d'exportation. Voir Réviser les données calculées de quantité par pièce.
Type	Permet d'afficher la façon dont les éléments d'un calcul de quantités par pièce ont été déterminés. Automatique ou Manuel. Les éléments automatiques ont été déterminés par Roombook Extension et ne peuvent pas être supprimés. Les éléments manuels ont été sélectionnés lors de la préparation des pièces pour les calculs et peuvent être supprimés.
Réduction de hauteur de mur	(Murs uniquement) Ajuste les hauteurs de mur d'une pièce pour des situations telles qu'un plafond réfléchi ne disposant d'aucune correspondance de construction dans le projet. La réduction de hauteur de mur n'a d'incidence que sur la pièce sélectionnée. Voir À propos de la réduction de hauteur de mur.
