Per tagliare linee, polilinee, archi, cerchi, tratteggi, poligoni AEC, estrusioni di elementi massa o vani lungo un bordo selezionato o lungo un qualsiasi segmento retto di un disegno al tratto AEC, attenersi alla procedura indicata di seguito. Questa procedura consente di tagliare con facilità i disegni al tratto lungo i componenti muro.
Suggerimento: Se è necessario tagliare il disegno al tratto lungo il bordo di un segmento ad arco di un oggetto, utilizzare l'opzione Ritaglia oppure Sottrai. L'opzione Ritaglia consente di rimuovere il disegno al tratto che fuoriesce dal contorno implicito dell'arco, mentre l'opzione Sottrai consente di rimuovere il disegno al tratto che si trova all'interno del contorno implicito dell'arco.
- Selezionare il disegno al tratto o l'oggetto da tagliare.
- Scegliere


.
- Premere INVIO.
- Posizionare il cursore sul bordo o sulla linea lungo la quale si desidera tagliare il disegno al tratto o l'oggetto selezionato.
- Fare clic quando viene visualizzata la linea di taglio.
- Fare clic sul lato della linea di taglio che si desidera tagliare.
Tutta la parte selezionata del disegno al tratto viene tagliata lungo il bordo.

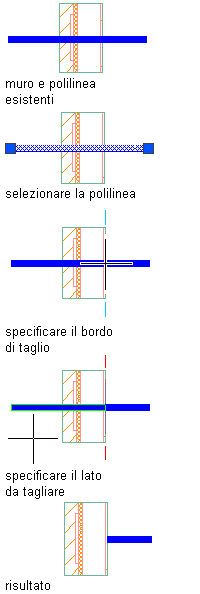

Taglio di un disegno al tratto lungo il bordo di un muro
