I componenti di muro sono le strutture fisiche del muro come il calcestruzzo, le unità CMU, i montanti, i pannelli in cartongesso, l'isolante e le intercapedini.
Componenti di muro e loro proprietà
Ciascun componente di uno stile di muro corrisponde ad un componente strutturale o ad un materiale del muro, compresi i muri a cassa vuota. Quando si crea un componente di muro, si specificano le seguenti caratteristiche del componente:
- Il nome del componente, che di norma identifica il materiale utilizzato, ad esempio mattone, calcestruzzo, CMU o isolante.
- La priorità di posizionamento che determina la modalità di posizionamento del componente con i componenti dei muri intersecanti.
- La larghezza (spessore) del componente.
- L'offset verticale del componente nella parte inferiore e superiore del muro.
- La posizione del componente nel muro rispetto alla linea di base del muro e ai componenti adiacenti del muro.
- La funzione del componente all'interno del muro. Le funzioni possibili sono quelle di componente strutturale e di componente non strutturale
- La posizione dei punti di quota sul componente. È possibile quotare i componenti di muro sul bordo sinistro, sul bordo destro o sul centro del componente
Utilizzo di componenti da altri stili di muro
Oltre alla creazione di un componente di muro con la definizione delle singole proprietà, è possibile copiare dei componenti tra diversi stili di muro. Il browser componenti stili di muro è un'utilità che consente di visualizzare i componenti di altri stili di muro e di copiarli nello stile di muro in corso di modifica.
Quotatura dei componenti di muro
Ciascun componente del muro può essere quotato individualmente. È possibile definire le impostazioni per la quotatura dei componenti nello stile di muro. Un componente di muro può essere quotato sui bordi sinistro o destro o in corrispondenza del centro del muro.
È inoltre possibile assegnare ai componenti del muro una funzione strutturale o non strutturale. Quando si applica la quotatura al muro è possibile scegliere di quotare tutti i componenti o soltanto i componenti strutturali.

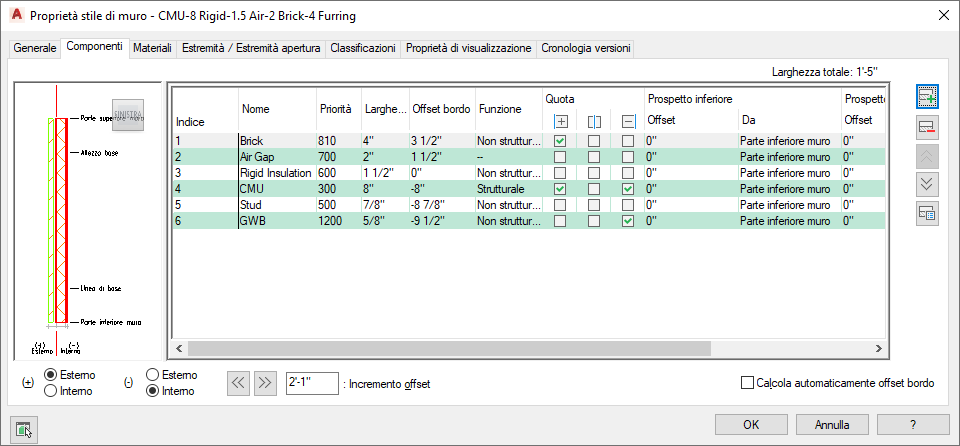

Scheda Componenti
La scheda Componenti della finestra di dialogo Stili di muro consente di visualizzare tutti i componenti di muro mano a mano che vengono specificati.
Definizione delle proprietà dei componenti di muro
Con le funzioni di tale scheda è possibile effettuare le seguenti operazioni:
- Aggiungere, rimuovere e modificare le proprietà dei componenti di muro per uno stile di muro.
- Visualizzare i componenti mano a mano che vengono specificati.
- Modificare l'ordine dei componenti rispetto ad altri componenti nello stile di muro.
- Accedere al browser componenti stili di muro per visualizzare e copiare dei componenti da altri stili di muro nel disegno corrente e in altri disegni.

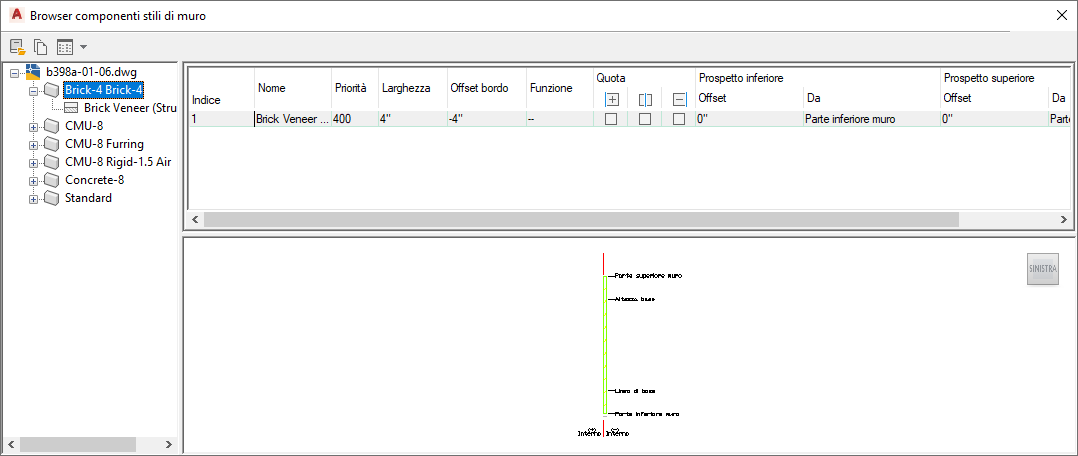

Browser componenti stili di muro
Il browser componenti stili di muro è un'utilità che consente di visualizzare e copiare dei componenti di muro da altri stili di muro nel disegno corrente e in altri disegni. È possibile copiare dei componenti da questi stili allo stile di muro corrente. Dopo averli aggiunti allo stile di muro, è possibile modificarne le proprietà secondo lo stile in corso di modifica.
Visualizzazione dei componenti di muro da più stili e disegni
Il browser componenti stili di muro presenta le funzioni seguenti.
| Utilizzare questa funzione... | Per... |
|---|---|
| Icone | Aprire altri disegni, copiare dei componenti di muro e modificare le opzioni di visualizzazione del riquadro destro del browser. |
| Struttura ad albero nel riquadro sinistro del browser | Espandere gli stili di muro per visualizzare l'elenco dei componenti nello stile. Selezionare uno stile di muro nel riquadro sinistro per visualizzare le proprietà dei suoi componenti e mostrare lo stile di muro nel riquadro destro. Il menu di scelta rapida consente di copiare un singolo componente o tutti i componenti di uno stile selezionato. Questi componenti possono poi essere incollati nello stile in corso di modifica. |
| Riquadro destro del browser | Visualizzare le proprietà del componente di uno stile selezionato e produrre l'anteprima dello stile nell'area visualizzatore del riquadro. |
