Per ripristinare i punti di quota rimossi da una quota AEC impostati nello stile di quota AEC, attenersi alla procedura indicata di seguito. Dato che i punti oggetto vengono impostati nello stile di quota AEC, i dati relativi al tipo e alla posizione dei punti rimossi sono sempre disponibili nello stile di quota AEC.
- Selezionare la sequenza di quote in cui ripristinare un punto oggetto rimosso.
- Verificare che il punto rimosso sia visibile.
Se… Procedere nel modo seguente... Il punto rimosso è ancora visibile come cerchio con una crocetta Andare al passo 9. Il punto rimosso non è visibile come cerchio con una crocetta Renderlo visibile eseguendo i passi da 3 a 9. - Fare clic con il pulsante destro del mouse e scegliere Visualizzazione oggetto.
- Fare clic sulla scheda Proprietà di visualizzazione.
- Selezionare la rappresentazione in cui visualizzare le modifiche, quindi selezionare Sostituzione oggetto.
La rappresentazione di visualizzazione corrente appare in grassetto.
- Se necessario, fare clic su
. - Fare clic sulla scheda Layer/Colore/Tipo di linea.
- Selezionare il componente Contrassegno punti rimossi, quindi attivare l'impostazione relativa alla visibilità.
- Fare clic due volte su OK.
Il punto di quota rimosso dalla sequenza di quote ora è visibile come cerchio con una crocetta.
- Se necessario, selezionare nuovamente la quota AEC, quindi scegliere
.
- Fare clic nel centro del cerchio in corrispondenza dei punti di quota da ripristinare.
- Se l'opzione Aggiorna subito punti aggiunti/rimossi è selezionata, i punti selezionati vengono eliminati immediatamente.
- Se l'opzione Aggiorna subito punti aggiunti/rimossi è deselezionata, i punti selezionati vengono eliminati al termine dell'esecuzione del comando.

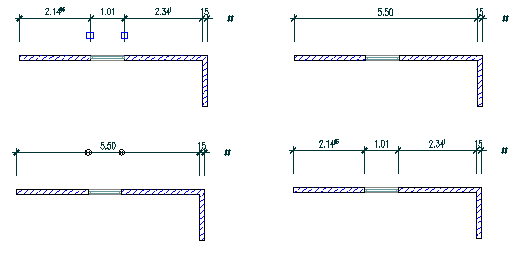

Rimozione e ripristino di punti oggetto in una quota AEC
