Scheda Tracciati
Oltre alle opzioni etichettatura e layout colonne standard, la scheda Tracciati nella finestra Opzioni layout fornisce una serie di opzioni dedicate per il controllo della visualizzazione e della formattazione dei dati di progressiva ed entità correlati a tracciato e profilo.
Intervallo di campionamento tracciato/profilo
Queste impostazioni controllano il contenuto dell'elenco di oggetti secondari delle progressive calcolate per tracciati e profili.
Impostazioni correlate all'intervallo tracciato

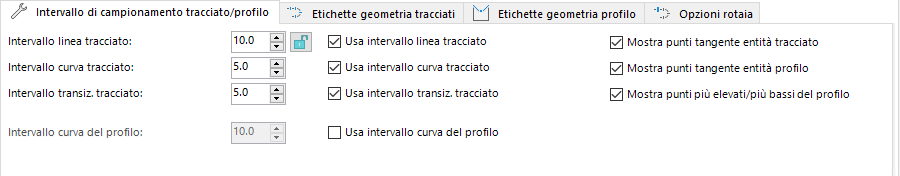

Impostare l'intervallo di campionamento delle progressive per i tracciati su entità linea, transizione e curva. Facoltativamente, l'intervallo per determinati tipi di entità può essere disattivato. Ciò è utile se sono necessari solo punti di intervallo su transizioni o curve. Per utilizzare un intervallo tracciato comune per tutti i tipi di entità, utilizzare il pulsante di controllo Blocca intervalli progressive.
Impostazioni correlate all'intervallo profilo
Le impostazioni dell'intervallo tracciato potrebbero non essere adeguate a fornire un livello di dettaglio sufficiente sulle combinazioni di tracciato/profilo lungo le entità profilo curve. In questo caso, è stata attivata l'opzione Usa intervallo curva del profilo insieme al parametro Intervallo curva del profilo per sostituire le impostazioni dell'intervallo tracciato in cui il profilo passa attraverso un'entità profilo curva.
Includi/escludi punti notevoli
Per default, i punti iniziale e finale di ogni entità tracciato e profilo verranno inclusi nell'elenco Progressive calcolate, insieme ai punti quota altimetrica alta e bassa per ogni profilo. Nelle situazioni in cui si desidera estrarre campioni di progressiva solo agli intervalli di progressiva racchiusi tra virgolette, queste opzioni possono essere disattivate in modo che i punti notevoli aggiuntivi non vengano inclusi nell'elenco.
Etichette geometria tracciati

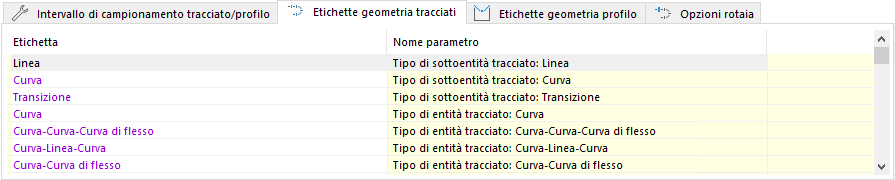

Questo gruppo di opzioni consente di controllare eventuali frasi localizzabili o personalizzabili per tipi di entità o sottoentità tracciato, tipi di transizione, tipi di vincolo e tipi di punto visualizzati nell'interfaccia utente di Project Explorer o in rapporti, fogli di calcolo e tabelle AutoCAD in uscita.
Etichette geometria profilo

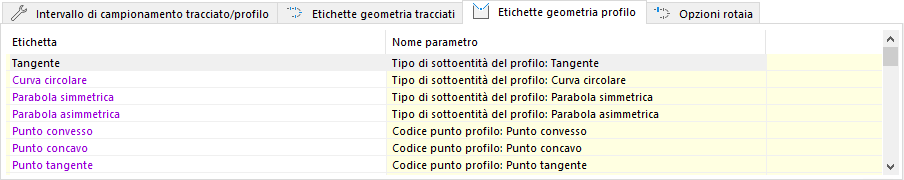

Questo gruppo di opzioni fornisce il controllo su eventuali frasi localizzabili o personalizzabili per tipi di entità profilo, tipi di vincolo, tipi di curva e tipi di punto visualizzati nell'interfaccia utente di Project Explorer o in rapporti, fogli di calcolo e tabelle AutoCAD in uscita

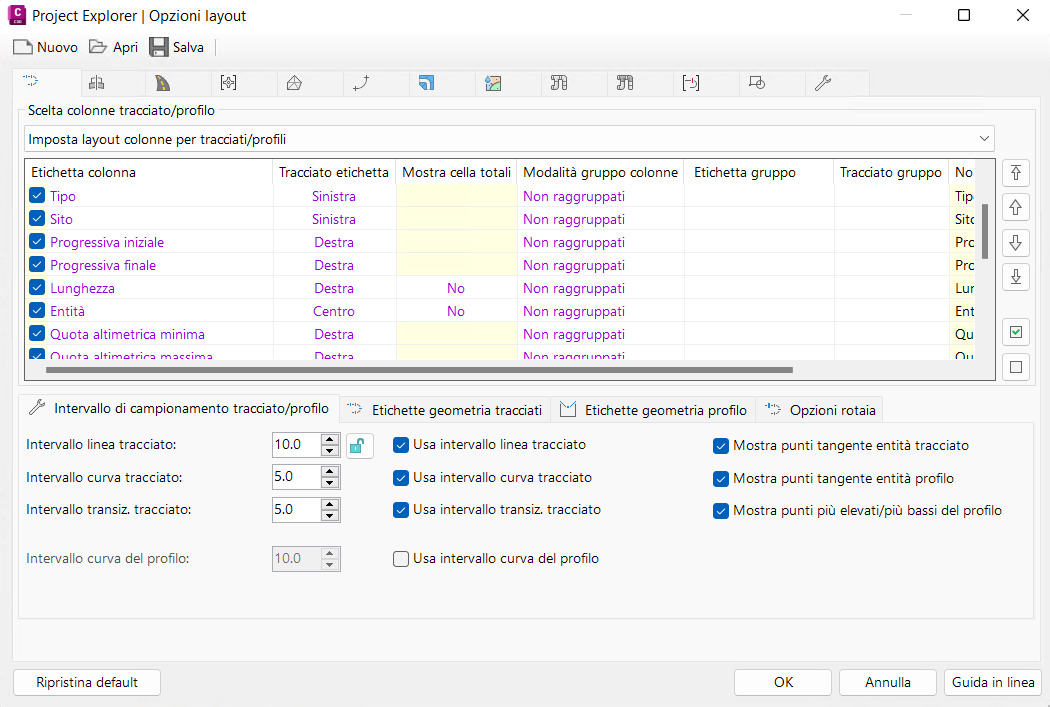

La finestra Opzioni layout viene utilizzata per controllare il layout dei rapporti in uscita e il layout della finestra Project Explorer. L'effetto della modifica di un valore in questa finestra dipende pertanto dall'ambito in cui la finestra è stata aperta. Per ulteriori dettagli, vedere l'argomento Introduzione della finestra Opzioni layout.
Opzioni rotaia

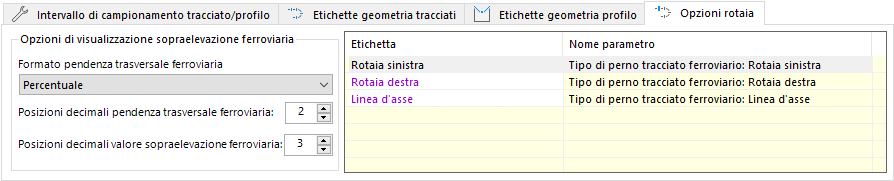

La scheda Opzioni rotaia include Opzioni di visualizzazione sopraelevazione ferroviaria e un elenco di etichette. È possibile utilizzare la casella Opzioni di visualizzazione sopraelevazione ferroviaria per controllare il valore Pendenza trasversale ferroviaria nella scheda Curve sopraelevazione ferroviaria. L'elenco di etichette consente di modificare il nome delle etichette di binario nella Carta. Dopo aver modificato un'etichetta nella finestra di dialogo Opzioni rotaia, le etichette vengono aggiornate nella finestra principale di Project Explorer, nella scheda Tracciati, nell'elenco Progressive calcolate e in Tipo di perno rotaia.
