Una quotatura consiste in più classi di entità geografiche correlate. Quando si aggiunge l'estensione Quota ad un modello di settore, vengono create le classi di entità geografiche di quotatura, come illustrato di seguito.

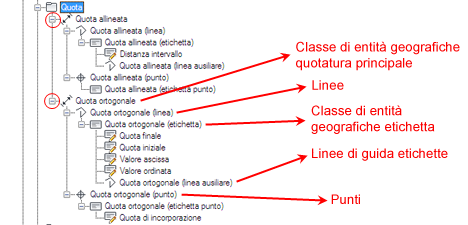

Modello di dati: una classe di entità geografiche di quotatura è costituita da varie classi di entità geografiche correlate.
Quota principale: in questa tabella di attributi non viene memorizzata alcuna geometria.
|
Tabella Quota |
Descrizione |
|
<quota> |
|
|
IDE |
Chiave primaria |
|
DIMENSION_TYPE |
Tipo di quotatura: AA = ascissa allineata AT = testo allineato AC = allineamento completo OC = ortogonale completo OE = estensione ortogonale |
Quote secondarie: in queste tabelle viene memorizzata la geometria.
|
Punto di quota secondario |
Descrizione |
|
<quota>_P |
|
|
Salva i punti all'inizio e al punto finale della linea di misura, come ascisse e ordinate. |
|
|
IDE |
Chiave primaria. |
|
GEOM |
Per ulteriori informazioni, vedere Oracle Spatial User's Guide and Reference (Manuale dell'utente e Guida di riferimento di Oracle Spatial). |
|
FID_PARENT |
Chiave esterna per la tabella principale delle quote. |
|
POINT_TYPE |
AS = inizio dell'ascissa ortogonale AE = fine dell'ascissa ortogonale AE_ = fine dell'ascissa ortogonale, da non visualizzare OS = inizio dell'ordinata ortogonale OE = fine dell'ordinata ortogonale S = inizio della linea allineata, ascissa E = fine della linea allineata, ascissa |
|
Linea di quota secondaria |
Descrizione |
|
<quota>_L |
|
|
Memorizza la linea di misura. |
|
|
IDE |
Chiave primaria. |
|
GEOM |
Per ulteriori informazioni, vedere Oracle Spatial User's Guide and Reference (Manuale dell'utente e Guida di riferimento di Oracle Spatial). |
|
FID_PARENT |
Chiave esterna per la tabella principale delle quote. |
|
LENGTH |
|
|
LINE_TYPE |
AL = linea allineata, ascissa AL_ = linea allineata, ascissa, da non visualizzare HL = linea di supporto per la quota HL_ = linea di supporto per la quota, da non visualizzare OO = ordinata ortogonale OA = ascissa ortogonale OAE = estensione dell'ascissa ortogonale OAB = linea di base ortogonale |
|
OFFSET |
Memorizza l'offset della linea di misura. |
|
MEASURED_A |
Quota misurata della linea allineata o dell'ascissa ortogonale. |
|
MEASURED_O |
Quota misurata dell'ordinata ortogonale. |
|
CALCULATED_A |
Quota calcolata della linea allineata o dell'ascissa ortogonale. |
|
CALCULATED_O |
Quota calcolata dell'ordinata ortogonale. |
|
Etichetta |
|
|
<quota>_TBL |
|
|
Nella classe di entità geografiche etichetta sono memorizzati i testi delle etichette di misura. Vedere anche Tipo di classe di entità geografiche: etichetta |
|
|
Linea etichetta quota |
Descrizione |
|
<quota>_HL |
|
|
Memorizza le linee correlate alle etichette, ad esempio linee contenenti un riferimento all'entità geografica a cui appartiene l'etichetta. |
|
|
IDE |
Chiave primaria. |
|
GEOM |
Per ulteriori informazioni, vedere Oracle Spatial User's Guide and Reference (Manuale dell'utente e Guida di riferimento di Oracle Spatial). |
|
FID_PARENT |
Chiave esterna per la tabella delle etichette di quota. |
