Le distanze di controllo vengono misurate tra i nuovi punti di dettaglio del progetto di calcolo corrente e uno o più punti esistenti. L'analisi della distanza di controllo prevede i passaggi seguenti.
- FS: calcolo dell'errore di sezione. L'errore di sezione è la differenza tra la distanza calcolata dalle coordinate del punto e la distanza misurata. L'errore di sezione non deve superare il valore di soglia errori di sezione.
Se l'errore di sezione rientra nella soglia, il sistema continua a verificare se la direzione di misurazione è appropriata per fornire un controllo valido.

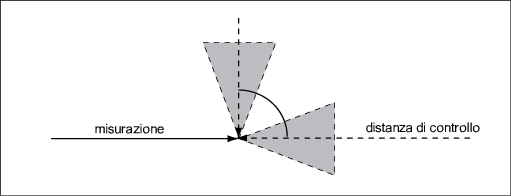

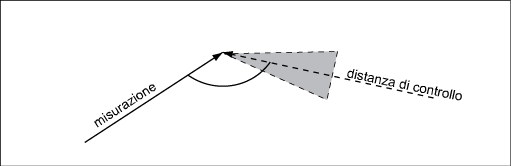

- Controllo geometria - caso 1: controlla l'angolo tra la distanza di controllo e la linea di misurazione. L'angolo deve essere un modulo dispari di un ottavo di cerchio (45 gradi) + -13,57 gradi. Il controllo è positivo se l'angolo è 45 + -13,5, 135 + -13,5, 225 + -13,5 o 315 + -13,5 gradi.
Se il caso 1 non ha esito positivo, il sistema procede a verificare il caso 2.
- Controllo geometria - caso 2: controlla l'angolo tra due distanze di controllo. L'angolo deve essere un modulo dispari di un quarto di cerchio (90 gradi) + - 13,5 gradi, ovvero se l'angolo è 90 + -13,5 o 270 + -13,5 gradi, il controllo ha esito positivo.
Per controllare un punto GPS, è necessario misurare due distanze di controllo in base al caso 2.
È possibile modificare la soglia di default di + -13,5 gradi nella tabella di sistema TB_SUR_SETTING, chiave CONTROLDISTANCE_GEOM_CHECK_THRESHOLD. L'unità corrisponde all'unità di angolo del documento.
Risultati del controllo della distanza di controllo
Il risultato dell'analisi della distanza di controllo viene documentato. Il risultato può essere:
-
Completamento: l'errore di sezione rientra nella soglia e la configurazione della misurazione è appropriata. -
Non riuscito: geometria. L'errore di sezione rientra nella soglia, ma la configurazione della misurazione non consente un controllo appropriato. -
Non riuscito: l'errore di sezione supera la soglia. La configurazione della misurazione non è stata verificata.
L'esito delle misurazioni della distanza di controllo influisce sui risultati di calcolo: residui normalizzati (Wi), affidabilità locale (Zi) e affidabilità coordinate (NA). La distanza di controllo non incide sulla precisione delle coordinate (EMA) e il test chi quadrato né sui risultati dell'altimetria.
Nel passaggio 7. Calcola regolazione, le misurazioni per i punti che presentano una corretta misurazione della distanza di controllo non verranno riportate nei riepiloghi seguenti: Analizza residuo normalizzato (Wi)e Analizza affidabilità locale (Zi).
Nel passaggio 7. Calcola regolazione, i punti calcolati che presentano una corretta misurazione della distanza di controllo non verranno elencati in Affidabilità coordinate (NA).
