È possibile eseguire comandi semplici sugli elettrodi:
- Selezionando elettrodi nella struttura e usando tasti di scelta rapida della tastiera comuni.
- Utilizzando le opzioni dei menu contestuali pertinenti. I menu contestuali sono leggermente differenti per gli elettrodi standard, gli elettrodi multi-impronta, e gli elettrodi multi-famiglia.
Per modificare gli elettrodi dalla struttura:
- Selezionare un elettrodo nella struttura.
- Fare clic con il tasto destro del mouse sull'elettrodo selezionato.
È visualizzato il menu contestuale Elettrodo.
- Utilizzare le opzioni di menu per modificare l'elettrodo: Selezionare:
- Elimina per eliminare l'elettrodo
- Modifica per visualizzare la finestra di dialogo Modifica elettrodo.
- Nascondi per nascondere l'elettrodo.
- Nascondi tranne per nascondere tutti gli elettrodi tranne quello selezionato.
- Esporta tutto per visualizzare la finestra di dialogo Procedura guidata Elettrodo - Design, per esportare tutti gli elettrodi nel modello.
- Esporta selezionato per visualizzare la finestra di dialogo Procedura guidata Elettrodo - Design, per esportare gli elettrodi selezionati nel modello.
Elettrodo multi-impronta

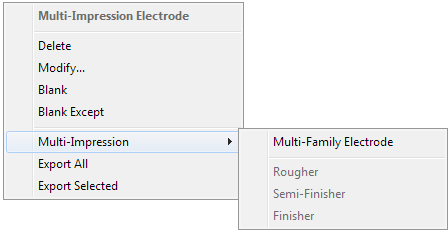

Se si seleziona un elettrodo multi-impronta, è visualizzato il menu contestuale Elettrodo multi-impronta, contenente opzioni addizionali:
Elettrodo multi-famiglia - Selezionare questa opzione per convertire l'elettrodo multi-impronta in un elettrodo multi-famiglia.
Elettrodo multi-famiglia
Se si seleziona un elettrodo multi-famiglia, è visualizzato il menu contestuale Elettrodo multi-famiglia, contenente opzioni addizionali:
Elettrodo multi-famiglia - Deselezionare questa opzione per convertire l'elettrodo multi-famiglia in un elettrodo multi-impronta.
Sgrossatore - Selezionare questa opzione per definire l'elettrodo selezionato come sgrossatore, con valori di sottomisura di sgrossatura.
Semifinitore - Selezionare questa opzione per definire l'elettrodo selezionato come semifinitore con valori di sottomisura di semifinitura.
Finitore - Selezionare questa opzione per definire l'elettrodo selezionato come finitore, con valori di sottomisura di finitura.
