固定を使用して開口部の水平位置を変更するには

開口部が固定されている壁に沿って開口部の水平位置を変更するには、次の手順を実行します。

位置グリップを使用して、開口部の水平位置を変更することもできます。

開口部を水平に配置する

1. 変更する開口部を選択し、 [開口部]タブ [固定]パネル [設定]をクリックします.

   または、プロパティ パレットで固定の設定にアクセスすることもできます。

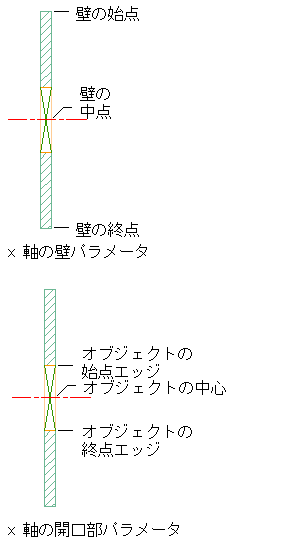

2. X 軸に沿って固定の参照点を選択します。

   次の操作を行いたい場合	次のように操作します
   壁の始点を参照点として使用するには	[壁(X)に沿った位置]の[基点]で[壁の始点]を選択します。
   壁の中点を参照点として使用するには	[壁(X)に沿った位置]の[基点]で[壁の中点]を選択します。
   壁の終点を参照点として使用するには	[壁(X)に沿った位置]の[基点]で[壁の終点]を選択します。

3. 開口部を配置する参照点からの距離を入力します。

   負の値を使用すると、終点から始点へ、計測が行われます。

4. 計測する開口部の位置を選択します。

   次の計測を行いたい場合...	次のように操作します...
   開口部の始点エッジまでを計測するには	[宛先]で[オブジェクトの始点エッジ]を選択します。
   開口部の中心までを計測するには	[宛先]で[オブジェクトの中心]を選択します。
   開口部の終点エッジまでを計測するには	[宛先]で[オブジェクトの終点エッジ]を選択します。

5. [OK]をクリックします。
