固定を使用して開口部の垂直位置を変更するには

開口部が固定されている壁で開口部の垂直位置を変更するには、次の手順を実行します。

位置グリップを使用して、開口部の垂直位置を変更することもできます。

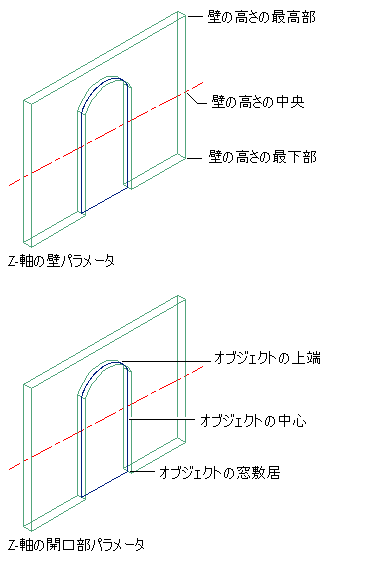

開口部の垂直位置を変更

1. 変更する開口部を選択し、 [開口部]タブ [固定]パネル [設定]をクリックします.

   または、プロパティ パレットで固定の設定にアクセスすることもできます。

2. Z 軸に沿って固定の参照点を選択します。

   次の操作を行いたい場合	次のように操作します
   壁の高さの最下部を参照点として使用するには	[壁高さ(Z)に沿った位置]の[基点]で[壁の高さの最下部]を選択します。
   壁の高さの中央を参照点として使用するには	[壁高さ(Z)に沿った位置]の[基点]で[壁の高さの中央]を選択します。
   壁の高さの最上部を参照点として使用するには	[壁高さ(Z)に沿った位置]の[基点]で[壁の高さの最高部]を選択します。

3. 開口部を配置する参照点からの距離を入力します。

   負の値を使用すると、終点から始点へ、計測が行われます。

4. 計測する開口部の位置を選択します。

   次の操作を行いたい場合...	次のように操作します...
   壁の開口部の最下部で計測するには	[宛先]で[オブジェクトの窓敷居]を選択します。
   壁の開口部の中心で計測するには	[宛先]で[オブジェクトの中心]を選択します。
   壁の開口部の最高部で計測するには	[宛先]で[オブジェクトの上端]を選択します。

5. [OK]をクリックします。
