グリップを使用して断面図の高さを変更するには

この手順を使用して、断面図分に対する任意の断面図の高さを変更します。 接続する断面図を作成する前または作成した後に、断面線分の高さを変更できます。 断面図を作成した後に高さを変更した場合、その変更を表示するには、断面図を更新する必要があります。

プロパティ パレットを使用しても、断面図の高さを変更できます。

1. [ビュー]タブ[外観]パネル[ビュー][南西アイソメ]をクリックします。
2. 変更する断面線分を選択します。
3. 断面の高さに対するモデル範囲をオフにする[モデル範囲]グリップを選択します。
4. [高さ]グリップを選択します。
   注: モデル範囲を高さモードに使用する場合は、断面図の高さが断面図上のオブジェクトの高さによって決定され、ダイナミックに変更することはできません。

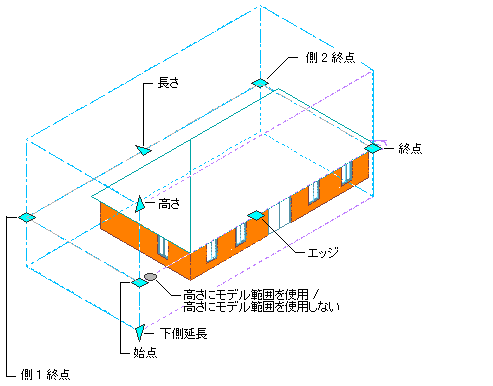

   3D ビュー内で断面図グリップを表示する

5. 目的の高さの値が表示されるまでグリップを移動して 1 回クリックするか、値を入力します。

   このオブジェクトは、断面図を作成または更新するときに、この高さで切断されます。

6. 右クリックして[すべて選択解除]をクリックします。グリップがオフに切り替わります。
