断面図の角度寸法を変更するには

この手順を使用して、建物の断面図境界の各側の角度を変更できます。 角度寸法は、対応する断面図を作成する前でも後でも変更できます。 断面図を作成した後に角度を変更した場合、その変更を表示するには、断面図を更新する必要があります。

1. 変更する断面線分をダブルクリックします。
2. プロパティ パレットで、[デザイン]タブをクリックし、[基本][コンポーネント寸法]の順に展開します。
3. [角度 1]または[角度 2]に値を指定します。

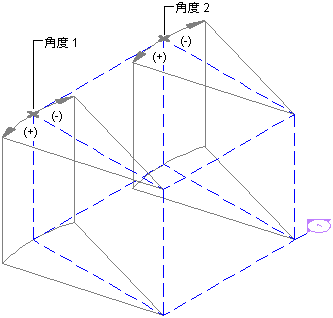

   これらの値には、断面図ボックスの作成に使用する断面線分の 2 つの側の角度を設定します。 [角度 1]の頂点は、断面線分の始点です。 [角度 2]の頂点は、断面線分の終点です。 これらの角度は、0 - 90 度でなければなりません。



   断面図の角度パラメータを指定

4. 右クリックして[すべて選択解除]をクリックします。グリップがオフに切り替わります。
