シングル(屋根板)や波板シート金属のように線形の配列として繰り返されるパターンで構成される詳細コンポーネントを挿入するには、この手順を実行します。この例では、波形シート金属を挿入するツールでは[ビュー]プロパティが[末端]に設定されていますが、同じユーザが[ビュー]設定を[側面]にしている場合にはプロンプトが表示されます。
- コンポーネントの詳細コンポーネントの挿入ツールを有効にします。
- 作図領域にコンポーネントを既定の方向で挿入を開始する点をクリックするか、以下のいずれかの方法を選択します。
次の操作を行いたい場合... 次のように操作します... コンポーネントを X 軸に沿って反転するには x (X 反転)を入力して、コンポーネントの開始点をクリックします。 コンポーネントを Y 軸に沿って反転するには y (Y 反転)を入力して、コンポーネントの開始点をクリックします。 コンポーネントを垂直に描かれた基線の左側に配置するには l (左)を入力し、コンポーネントの開始点をクリックして指定します。 コンポーネントを垂直に描かれた基線の右側に配置するには r (右)を入力し、コンポーネントの開始点をクリックして指定します。 任意の方向に描かれた基線にコンポーネントの中心を合わせるには c (中心)を入力して、コンポーネントの開始点をクリックして指定します。 - コンポーネントを挿入する終点をクリックします。

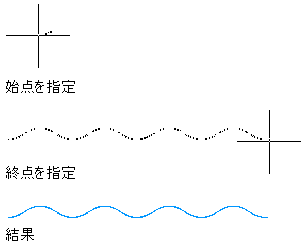

末端での波形シート金属
