練習 H3: 既存の線の品質を改善する

この練習では、モノクロ イメージ処理ツールと REM スムーズ化ツールの使用方法、およびベクトルを使用してラスター線が欠落している部分を補う方法を学びます。

ここでは、平面図を使って作業を行います。ラスター線がぎざぎざになっている部分にモノクロ スムーズ化フィルタを適用すると、既存のラスターを部分的に改善できます。また、REM スムーズ化ツールを使用して、図形単位でその図形のラスター線を改善することもできます。

ラスターの欠落部分は、ベクトル線を使用して補います。ラスター スナップを使用して、線を正確にすばやく作成し直します。ラスター スナップは、ベクトル オブジェクトに対して実行される AutoCAD のオブジェクト スナップと同様に動作します。

関連する練習

この練習を行う前に、AutoCAD Raster Design toolsetのオプションが「練習 A1: AutoCAD Raster Design Toolsetのオプションを設定する」で説明したとおりに設定されていることを確認します。

練習

1. ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2023.Bundle\Contents\Tutorials¥Tutorial4 フォルダの図面ファイル Hybrid_03.dwg を開きます。

   イメージと変更予定ベクトルを表示する

2. リボンの[表示]タブ [名前の付いたビュー]パネル [ビュー管理] をクリックします。次に、[モデル ビュー]ノードを展開し、TU_entry という名前のビューを選択し、[現在に設定]をクリックして、[OK]をクリックします。建物の新しい入り口を表すベクトル線が表示されます。
3. ビューを TU_classroom に設定して、新しい教室を表すベクトル線を確認します。
4. ビューを TU_ramp に設定し、階段に代わるスロープを表すベクトル線を確認します。
5. ビューを TU_storeroom に設定し、イメージ内でラスター線の改善が必要な領域を確認します。

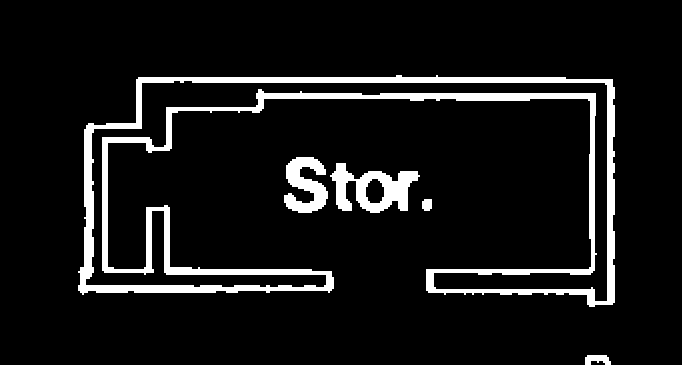

   このサンプルは、線の品質が悪いイメージ領域を示しています。何本かのラスター線分は薄く、重なっている線分もあります。モノクロ フィルタは、線の品質を改善する方法の 1 つです。イメージ内の線の密度がほぼ均一であるときは、モノクロ フィルタにより最良の結果を得ることができます。



   イメージの一部に線のスムーズ化を適用する

6. リボンの[ラスター ツール]タブ [編集]パネル [イメージを処理]ドロップダウン メニュー [モノクロ フィルタ] をクリックします。[Enter]を押して、イメージ全体を処理します。
7. [モノクロ フィルタ]ダイアログ ボックスで、フィルタの種類として[スムーズ化]を選択し、[パスの数]に 1 と入力し、[OK]をクリックします。

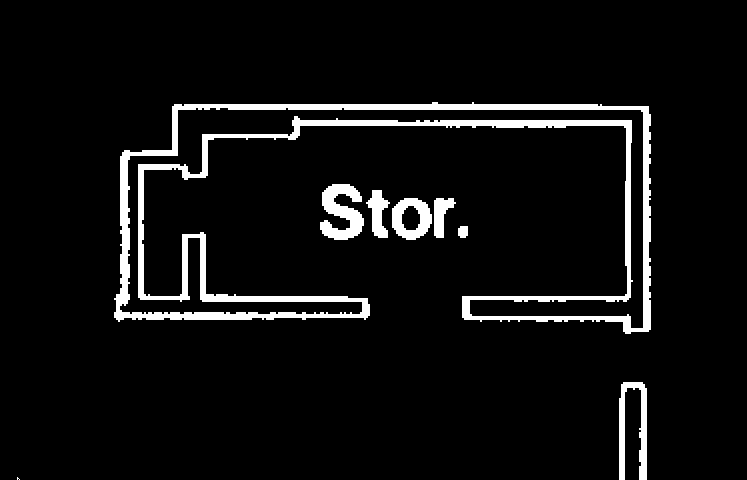

   スムーズ化フィルタのパスを 1 回適用すると、ラスター線が改善されて正確になります。



   ラスター スナップを設定する

8. リボンの[表示]タブ [名前の付いたビュー]パネル [ビュー管理] をクリックします。次に、[モデル ビュー]ノードを展開し、TU_linework という名前のビューを選択し、[現在に設定]をクリックして、[OK]をクリックします。一部のラスター線が欠落しているイメージの領域が表示されます。

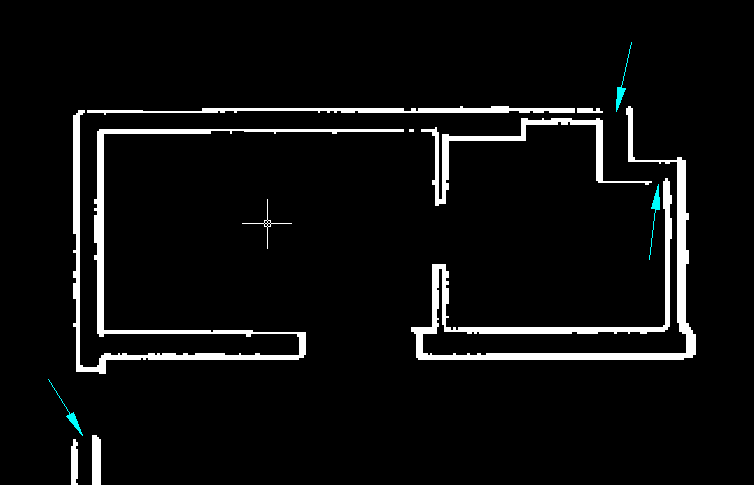

   このサンプルは、イメージ内で線が欠落している場所を示しています。矢印で示されている部分に、新しくベクトル線を描く必要があります。


9. [AutoCAD 作図補助設定]ダイアログ ボックスを表示するために、リボンの[ラスター ツール]タブ [スナップ]パネル [ダイアログ ボックス ランチャー()]をクリックします。
10. ラスター スナップを次のように設定します。
    • ラスター スナップ: オン
    • ラスター スナップ モード: 端点
    • スナップ ウィンドウのサイズ: 25
11. [OK]をクリックします。

    薄いラスター線からベクトル線を作成する

12. [直交モード]をオンにします。
13. ラスター線の欠落部分をベクトル線で補います。

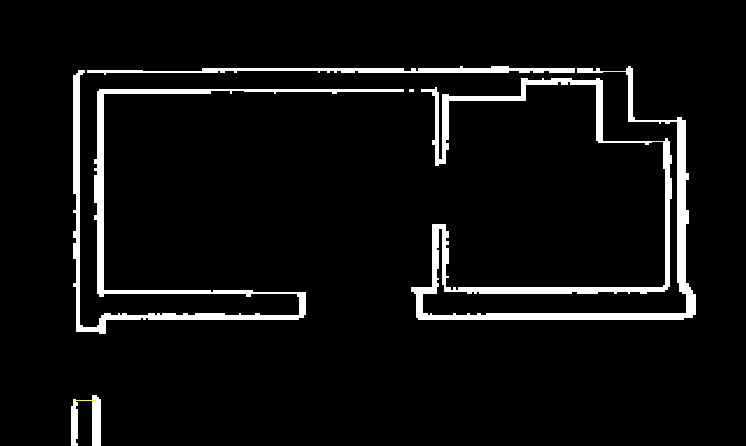

    次のサンプルは、ラスター線の欠落部分をベクトル線を補っています。


14. [直交モード]をオフにします。

    後の練習で、ベクトル線をラスター イメージに合成します。

    ラスター スナップを解除する

15. リボンの[ラスター ツール]タブ [スナップ]パネル ダイアログ ボックス ランチャー()をクリックします。
16. [ラスター スナップ オン]チェック ボックスをオフにし、[OK]をクリックします。

    イメージ内の特定の線にスムーズ化を適用する

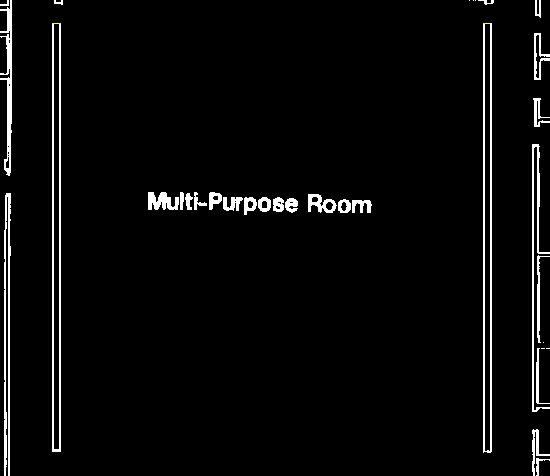

17. リボンの[表示]タブ [名前の付いたビュー]パネル [ビュー管理] をクリックします。次に、[モデル ビュー]ノードを展開し、TU_multi_purpose という名前のビューを選択し、[現在に設定]をクリックして、[OK]をクリックします。垂直の壁面の線がぎざぎざで、幅も一定でないことに注目してください。
18. リボンの[ラスター ツール]タブ [REM]パネル [プリミティブを作成]ドロップダウン メニュー [線分] をクリックします。
19. ズームして、REM LINE[REM 線分]コマンドを必要な回数だけ繰り返し、多目的室の側面の壁を構成する 4 本の垂直線を選択します。これで、線は REM 図形で表されます。

20. 本の REM 線分を選択し、右クリックして[プロパティ]をクリックします。[プロパティ]パレットが表示されます。選択したオブジェクトが REM Line (4)と表示されていることを確認します。
21. [プロパティ]パレットの[ジオメトリ]領域で、[幅]を 3 に設定します。

    4 本の線が均一の幅に再描画され、自動的にスムーズ化されます。

22. [プロパティ]パレットを閉じます。
23. 4 本の線が選択されていることを確認し、右クリックして、[ラスター イメージに合成]を選択します。修正された線が、イメージに合成し直されます。

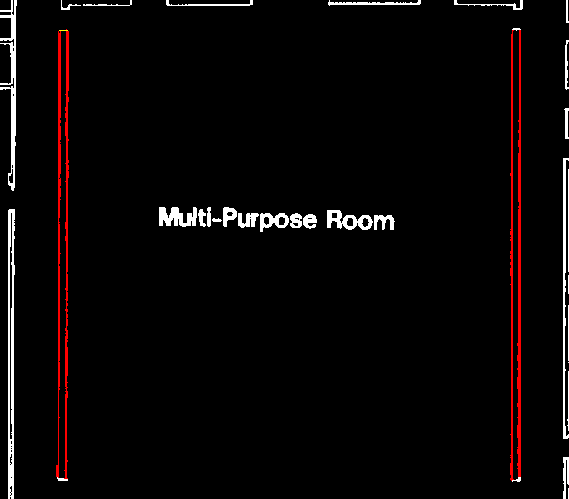

    次のサンプルは、4 本の線を均一の幅にスムーズ化し、イメージに再合成した状態を示しています。


24. 変更を保存せずに図面を閉じます。
