練習 A3: イメージのプロパティを確認、変更する

この練習では、選択したイメージまたは選択した複数のイメージのプロパティを確認して変更します。

次の方法を使用して、[プロパティ]ウィンドウにアクセスします。

• リボンの[表示]タブ [パレット]パネル [プロパティ] をクリックします。
• 1 つまたは複数のイメージを選択し、[プロパティ]を選択します。
• コマンド プロンプトに対して、properties と入力します。

関連する練習

• 練習 A2: 図面内のイメージを管理する

この練習を行う前に、AutoCAD Raster Design toolsetのオプションが「練習 A1: AutoCAD Raster Design Toolsetのオプションを設定する」で説明したとおりに設定されていることを確認します。

練習

この練習で使用する図面ファイルを開く

1. ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2023.Bundle\Contents\Tutorials¥Tutorial1 フォルダの図面ファイル GettingStarted_03.dwg を開きます。

イメージのプロパティを確認する

2. 右下にあるトラクタ イメージのイメージ フレームを選択します。
3. 右クリックして[プロパティ]を選択し、[プロパティ]パレットを表示します。
4. プロパティ リストの末尾にスクロールします。

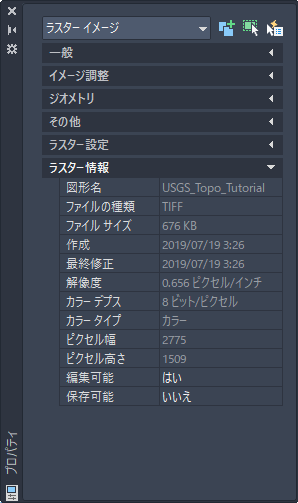

   この例は、ラスター イメージを選択したときの[プロパティ]パレットの外観を示しています。イメージ データが[ラスター情報]セクションのプロパティ リストの最後に表示されています。

イメージの編集状態を確認する

5. [編集可能]行をクリックし、次に 行の末尾をクリックします。

   [編集状態]ダイアログ ボックスに、このイメージが編集可能および保存可能であることが表示されます。イメージの編集や保存が禁止されている場合は、[編集状態]ダイアログ ボックスを開いて理由を調べます。

6. [閉じる]をクリックします。
7. [Esc]を押してトラクタ イメージの選択を解除します。ただし、[プロパティ]パレットは閉じないでください。

イメージのプロパティを変更する

8. 図面ウィンドウ左下の地形図のイメージ フレームを選択します。
9. [プロパティ]パレットの[一般]領域で、画層を TU_image_usgs に変更します。

複数のイメージのプロパティを確認する

10. 航空写真のイメージ フレームを選択します。

    [プロパティ]パレットの一番上に[ラスター イメージ(2)] と表示され、2 つのラスター イメージが選択されていることが示されます。両方のイメージで共通するプロパティが表示されます。

11. [プロパティ]パレットを閉じます。
12. 変更を保存せずに図面を閉じます。
