旋削加工タブ

旋削加工の フィーチャープロパティ ダイアログの 旋削加工 タブを使用して、旋削フィーチャーの加工オプションを編集します。

バック切削切込み半径 －バック切削ストラテジーの各加工の最初の円弧の半径です。DOC を使用 が選択されている場合、この値は非表示になります。

バック切削逃げ距離 －バック切削ストラテジーの各加工の最後、次のステップに戻る前に工具がリトラクトする距離です。

固定サイクル X クリアランス －旋削固定サイクルを開始する前の、X 方向の工具クリアランスを入力します。工具位置は、固定サイクル X クリアランス と 固定サイクル Z クリアランス を、固定サイクルの始点に適用して確定されます。このプロパティを利用するには、固定サイクルを使用 を選択しなければなりません。

固定サイクル Z クリアランス －旋削固定サイクルを開始する前の、Z 方向の工具クリアランスを入力します。工具位置は、固定サイクル X クリアランス と 固定サイクル Z クリアランス を、固定サイクルの始点に適用して確定されます。このプロパティを利用するには、固定サイクルを使用 を選択しなければなりません。

工具中心軌跡オーバーカット －ストラテジータブで ターンミリング タイプのツールパスを選択した場合のプロパティです。スキャンラインの最後で肩に面して材料をクリーンアップする際に、工具が中心線を越えて加工する量を入力します。デフォルトは 0.1 インチ、または、3 mm です。

面取り延長距離 －溝フィーチャーと、ネジフィーチャーの逃げ溝工程に適用されます。工具に余分なスペースを与え、工具が材料上にある状態から加工を開始しないようにします。

クリアランス

偏向－カットグリップによる仕上げ加工での偏向を入力して、カットをオフセットします。

切込み

ドウェル －プランジした後の、工具の停止秒数を入力します。溝フィーチャーや突っ切りの面取りでの荒加工パス、また、バーフィードフィーチャーの加工時に適用されます。

終点－工程の最後に、このポイントまで工具先端中心を早送りします。

切込み角度 －バウンダリーの移動で、工具がストックに切込む角度を入力します。このプロパティは、ノーズ R 補正 が無効な荒加工パスに適用されます。中仕上げパスと仕上げパスでは、このプロパティは リード タブから利用することができます。

仕上げ回数 －通常、1 に設定されています。工具先端をオフセットした単一のパスが作成されます。2 以上の回数を設定した場合、仕上げ加工の領域を均等に分割し、複数のパスで加工します。フィーチャーに中仕上げパスがある場合、加工領域は X 中仕上げ代 と Z 中仕上げ代 となります。フィーチャーに中仕上げパスがない場合、加工領域は X 仕上げ代 と Z 仕上げ代 となります。

FPM －バーフィードフィーチャーの送り速度を IPM か MMPM で入力します。

リード距離 －直線リードインと、直線リードアウトの距離を入力します。このプロパティは、ノーズ R 補正 を ストラテジー タブで選択している場合に粗加工パスで使用できます。中仕上げパスと仕上げパスでは、このプロパティは リード タブから利用することができます。

リードイン角度 －バウンダリーの移動で、工具がストックに切込む角度を入力します。このプロパティは、ノーズ R 補正 が有効な荒加工パスに適用されます。中仕上げパスと仕上げパスでは、このプロパティは リード タブから利用することができます。

逃げ角度 －リードアウト移動の角度(パーツから時計回りの角度)を入力します。0 の場合、パスに沿って退出します。90 の場合、パスに対して垂直に退出します。このプロパティは、ノーズ R 補正 が有効な場合に適用されます。中仕上げパスと仕上げパスでは、このプロパティは リード タブから利用することができます。

ﾍﾟｯｷﾝｸﾞﾘﾄﾗｸﾄ距離 －突っ切りフィーチャーと溝フィーチャーでの ペッキングリトラクト距離 は、プランジ間で工具がリトラクトする距離となります。

優先順位

RPM －バーフィードフィーチャーの回転数を RPM で入力します。

サイドリフトオフ角度 －プランジカットの後に、工具をリフトする角度を入力します。これにより工具が長持ちし、パーツの仕上りも良好になります。このプロパティは、溝フィーチャーのみに適用されます。

サイドリフトオフ距離 －プランジカットの後に、工具を移動する距離を入力します。加工とは逆の方向になります。これにより工具が長持ちし、パーツの仕上りも良好になります。このプロパティは、溝フィーチャーのみに適用されます。サイドリフトオフ角度 も参照してください。

側面パスをスキップ

始点－工程の最初に、このポイントまで工具先端中心を早送りします。

ステップオーバー % －工具が次のプランジカットの位置まで移動する距離を、工具直径に対する割合として指定します。この値は、最大ステップオーバー距離です。この値でフィーチャーの幅を均等に分割できる場合、処理が実行されます。最終パスが浅くなりすぎてしまう場合、荒加工パスの幅が均等になるよう、加工の幅が調整されます。

例えば、幅 0.5 インチのフィーチャーで加工幅を 0.4 (幅 0.5 インチの工具の ステップオーバー % が 80) に指定した場合、フィーチャーは、幅 0.4 インチと 0.1 インチのパスではなく、幅 0.25 インチの 2 つのパスで荒加工されます。

工具変更位置 －工具を変更する前に、このポイントまで工具先端を移動します。

これは、カーブの終点に相対する位置となります。

注: [オプション] > [ポスト処理] > [Turn/Mill] で、現在のパーツのこのプロパティのデフォルト値を設定することができます。

全取り代 －現在の工程のストックバウンダリーではなく、フィーチャーの輪郭から一定のオフセットを使用するように設定します。オフセット タイプのツールパス(ストラテジータブ)を選択した場合のプロパティです。

アンダーカット －ドロップダウンリストから、オプション (チェックしない、工具形状により調整、すべてのアンダーカットを削除) を選択します。

逃げ角度 －工具が、次のステップに戻る前にリトラクトする角度を入力します。Z 軸から反時計回りの角度となります。切上げ長さ も参照してください。

切上げ長さ － 逃げ角度 に沿った距離を入力します。工具は、次のステップに戻る前にこの距離だけリトラクトします。

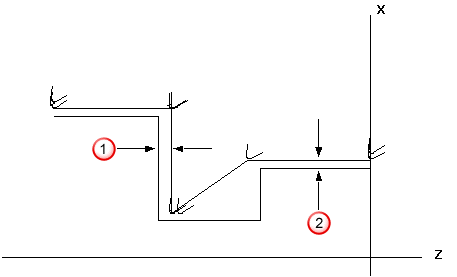

X 仕上げ代 －荒加工パスの後、X 方向に残しておく材料の量を入力します。

Z 仕上げ代

X 仕上げ代

注: X 仕上げ代 と Z 仕上げ代 は、正と負の、どちらの値にも指定可能です。ただし、両方が正の値か、両方が負の値でなければなりません。

X 残し代 －仕上げパスの後、X 方向に残しておく材料の量を入力します。

Z 残し代

X 残し代

注: X 残し代 と Z 残し代 は、正と負の、どちらの値にも指定可能です。ただし、両方が正の値か、両方が負の値でなければなりません。

X 残し代 と Z 残し代は、正と負の、どちらの値にも指定可能です。ただし、両方が正の値か、両方が負の値でなければなりません。

Z 中仕上げ代

X 中仕上げ代

注: X 中仕上げ代 と Z 中仕上げ代 は、正と負の、どちらの値にも指定可能です。ただし、両方が正の値か、両方が負の値でなければなりません。

Z 仕上げ代 －荒加工パスの後、Z 方向に残しておく材料の量を入力します。
