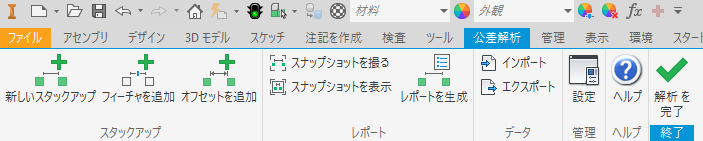

Inventor Tolerance Analysis リボンの詳細を確認します。
Inventor Tolerance Analysis リボンにアクセスするには、[環境]タブ > [Tolerance Analysis]をクリックします。
スタックアップ
- [新しいスタックアップ]: 自動または手動の公差ループを作成し、寸法スキームのスタックアップ解析を実行します。
- [フィーチャを追加]: スタックアップ寸法スキームにフィーチャを追加します。
- [オフセットを追加]: 未設計材料のフィーチャ厚さを追加で作成します。公差が関連付けられたパーツ間の距離またはオフセットを指定します。
詳細については、「公差スタックアップを定義するには」を参照してください。
[レポート]
レポート内の各スタックアップのスナップショットをキャプチャおよび表示し、レポートを生成します。
- [スナップショットを撮る]: 解析レポートに含めるために現在のビューを保存します。スタックアップごとに新しいスナップショットを保存できます。
- [スナップショットを表示]: 現在の解析で保存したビューのスナップショットを表示します。
- [レポートを生成]: 共有可能 HTML レポートを作成します。
詳細については、「レポートを生成してデータをインポートまたはエクスポートするには」を参照してください。
データ
- [インポート]: 前にエクスポートした ITOL データをロードします。
- [エクスポート]: 解析データを ITOL ファイル名拡張子が付いた XML 形式のファイルに保存します。
詳細については、「レポートを生成してデータをインポートまたはエクスポートするには」を参照してください。
管理
[設定]: メートル法(SI)および米国慣習単位(USC)の計測システムで解析タイプおよび既定の単位を指定できるダイアログ ボックスが開きます。
詳細については、「公差解析の設定を定義するには」を参照してください。
ヘルプ<so>へるぷ
[ヘルプ]パネルを使用すると、Autodesk Inventor Tolerance Analysis オンライン ヘルプに簡単にアクセスできます。
