放熱: コンデンサ

この手順では、2 つのコンデンサに放熱を適用します。

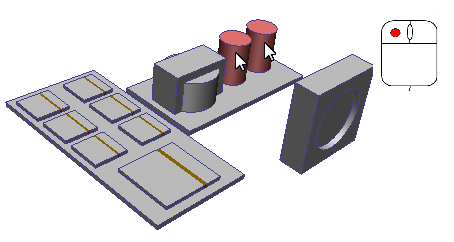

1.2 つのコンデンサをクリックして選択します。

2.[境界条件]状況依存パネルで[編集]をクリックします。

3.[種類]が[発熱量(部品単位)]で、[単位]が[W](ワット)であることを確認します。

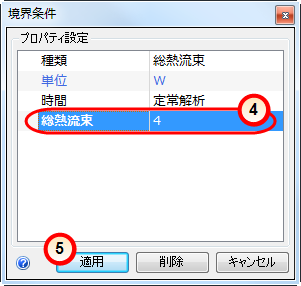

4.[発熱量(部品単位)]行に 4 と入力します。

5.[適用]をクリックします。

次のような設定になっていることを確認します。

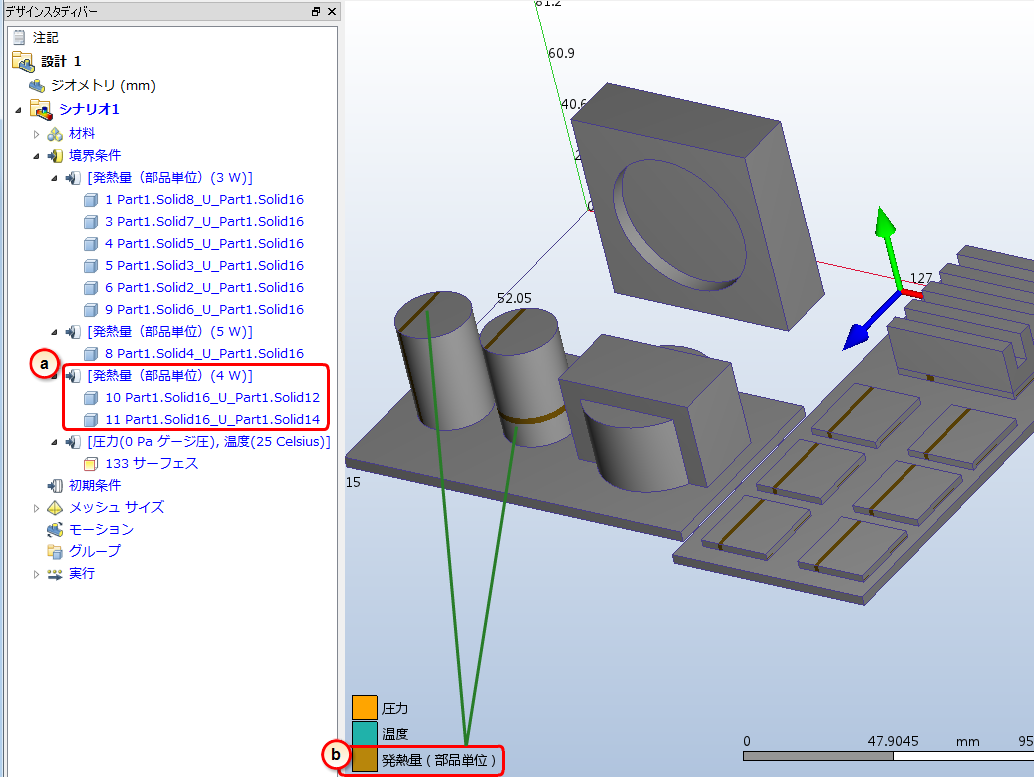

6.条件がコンデンサに正しく適用されているか確認するために、デザインスタディバーと 2 つのコンデンサの色付きのストライプを確認します。
