放熱: 変圧器

この手順では、変圧器に放熱を適用します。

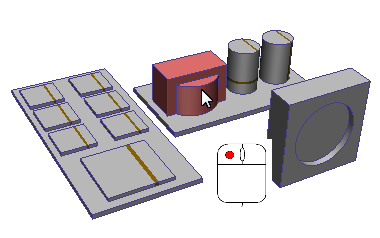

1. 変圧器をクリックして選択します。

2. 境界条件状況依存パネルで編集をクリックします：

3. [種類]が[発熱量(部品単位)]で、[単位]が[W] (ワット)であることを確認します。

4. [発熱量(部品単位)]行に 2 と入力します。

5. 適用をクリックします。

次のような設定になっていることを確認します。

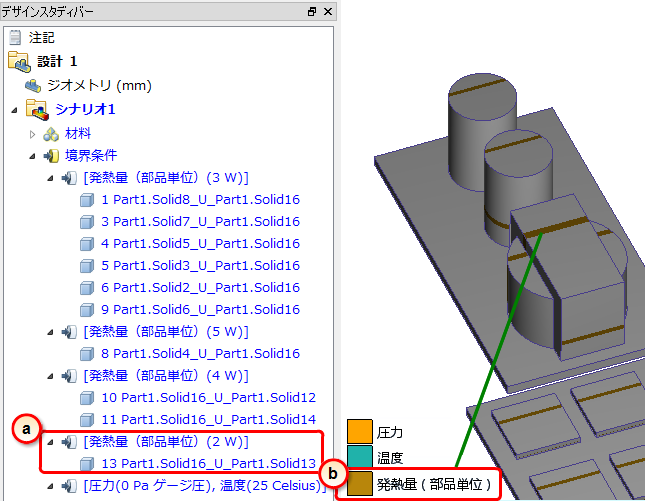

6. 境界条件が正しく適用されていることを確認するには、デザインスタディバーと変圧器の部品の色付きストライプを確認します。

ここで、デザインスタディバーで境界条件を確認することをお勧めします。

次の手順に進む前に、作業内容を保存してください。クイックアクセスツールバーの[保存]アイコンをクリックします。
