演習 14

前へ: 第 20 章 | 次へ: 第 21 章

この演習では、Autodesk® CFD を使用して、設計パフォーマンスを最も効果的に伝えるイメージやビューを作成する方法について説明します。

  1. モデルの外側を右クリックし、ビュー設定を開く...を選択します。 traces.xvsという名前のファイルを選択します。

    注: 次の各手順では、デザイン スタディ バーの[解析結果]ブランチの[材料]サブブランチにリストされたアイテムを使用します。
  2. 内装の構成要素を表示する:

    • デザインスタディバーで、解析結果ブランチを展開し、材料サブブランチを展開します。

    • Interiorブランチを展開します。

    • Interiorブランチの下の部品のボックスをチェックします。

      [解析結果]ブランチ

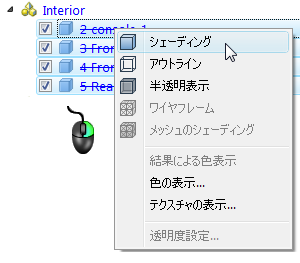

  3. 内装の構成要素をシェーディング表示する:

    • キーボードのCtrlキーを押したままInteriorブランチの下の部品をクリックします。

    • 選択した部品名を右クリックし、シェーディングを選択します。

      [Interior]ブランチ

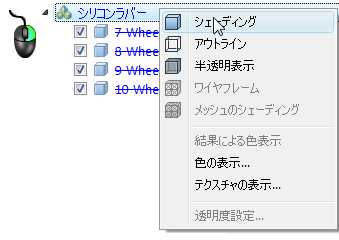

  4. タイヤをシェーディング表示する:

    • シリコンラバーブランチを展開し、ブランチの下の各部品の横にあるボックスをチェックします。

    • 材料名シリコンラバーを右クリックし、シェーディングを選択します。

      タイヤ

  5. シリコンラバーブランチを右クリックし、色の表示...を選択します。

  6. パレットからを選択し、OKを選択します。

  7. 車体をシェーディング表示するには、[解析結果] > [材料]ブランチの[Steel]ブランチの下で、[Car Body]部品の横にあるチェック ボックスをオンにします。選択した部品名を右クリックし、[シェーディング]を選択します。

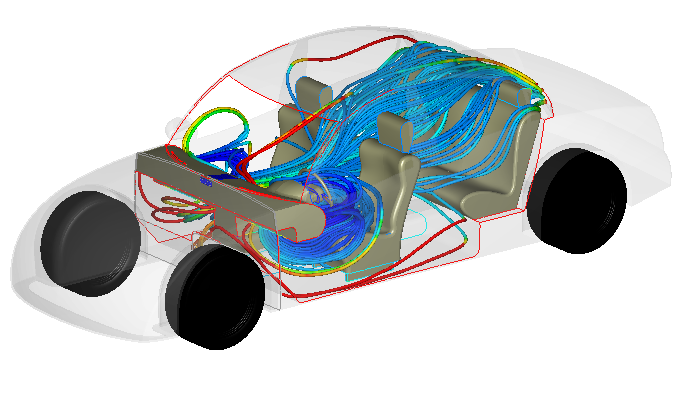

  8. グラフィックス ウィンドウ内で車体を右クリックし、[半透明]を選択します。

  9. 車体をもう一度右クリックし、[透明度設定]を選択して、スライダを 90% 程度に調整し、[OK]をクリックします。

    透明度設定

  10. 複数の設計を比較できるようにこのイメージを保存するには、モデル外側でクリックし、サマリーイメージをキャプチャを選択します。

演習が終わりました。
