프리폼 축정렬을 만드는 방법

프리폼 축정렬을 사용하면 측정된 다이나믹 포인트를 사용하여 부품을 CAD 모델에 축정렬할 수 있습니다. 노미날이 알려져 있는 명확하게 정의 가능한 피쳐가 없는 부품(예: 프레싱)을 검사해야 하는 경우에 프리폼 축정렬을 사용합니다.

주: 프리폼 축정렬은 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.

프리폼 축정렬을 만들려면 다음을 수행합니다.

  1. 다이나믹 포인트 편집기를 사용하여 CAD 모델에서 다이나믹 포인트를 삽입합니다. 점은 다음과 같아야 합니다.

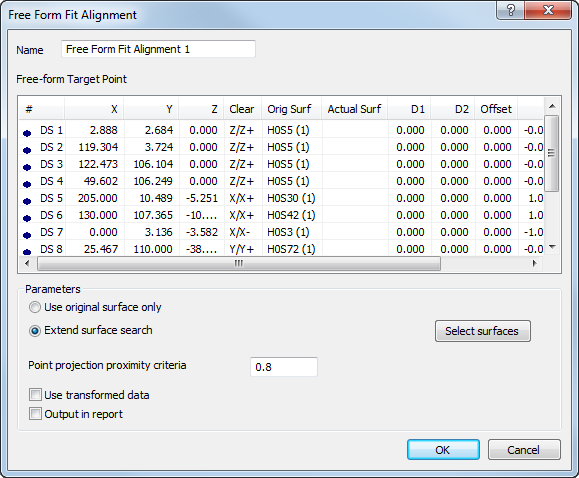

  2. 다이나믹 포인트 탭 > 항목 패널 > 프리폼 축정렬을 클릭합니다. 선택한 점의 상세 정보가 프리폼 축정렬 대화상자에 표시됩니다.

  3. 축정렬의 이름을 입력합니다.
  4. 기본적으로 PowerInspect는 측정된 위치에서 가장 가까운 서피스에 각 점을 투영합니다. 다음을 수행합니다.
    • 점을 투영할 수 있는 서피스를 제한하고, 서피스 선택을 클릭하여 CAD 객체 선택 대화상자에서 사용하면 안 되는 서피스를 선택 취소합니다.
    • 점을 배치한 서피스로 점을 제한하고, 원래 서피스만 사용을 선택합니다.
    • 가장 가까운 서피스의 검색 반지름을 변경하고, 포인트 투영 근사 임계값 상자에 새 값을 입력합니다.

    검색 반지름 내에 사용 가능한 서피스가 없으면 점이 무시됩니다.

  5. 다른 측정 장치 또는 다른 장치 위치에서 측정한 값을 사용하여 작성된 피쳐가 측정 순서에 포함된 경우 변환된 데이터 사용 확인란을 선택합니다.

    이 확인란을 선택하면 PowerInspect는 모든 계산에 공통 참조 시스템을 사용하도록 장치 좌표를 CAD 좌표로 변환합니다. 구성한 피쳐에 사용되는 항목이 들어 있는 모든 축정렬에서 이 확인란을 선택해야 합니다.

    검사의 모든 좌표가 한 위치에서 하나의 측정 장치를 사용하여 수집되는 경우 또는 작성된 피쳐가 측정 순서에 없는 경우에는 이 확인란을 선택해도 아무 영향이 없습니다.

  6. 이 항목의 상세 정보를 보고서에 포함하려면 보고서에 포함 확인란을 선택합니다.
  7. 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다.

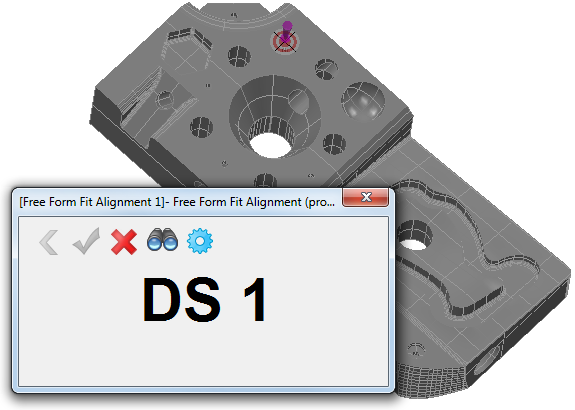

  8. 측정 지연이 활성화되지 않은 경우 PowerInspect가 CAD 뷰를 전체 화면 모드로 표시하므로 축정렬을 측정할 수 있습니다. 예를 들면 다음과 같습니다.

  9. CAD 디스플레이에 표시된 각 점을 프로빙합니다. 다음 옵션 중에 클릭합니다.

    - 마지막으로 프로빙한 점의 상세 정보를 삭제합니다.

    - 측정된 점에서 축정렬을 계산합니다.

    - 축정렬을 계산하지 않고 프로빙 모드를 종료합니다. PowerInspect가 측정 순서에 정렬 항목을 생성합니다.

    - 점의 법선에 수직으로 프로브 점을 표시합니다.

    - 프리폼 축정렬 대화상자를 다시 표시합니다.

주: 프리폼 축정렬의 점은 저장된 후에 업데이트되지 않습니다. 프로빙된 점을 변경하려면 기존 축정렬 항목을 삭제하고 새 축정렬 항목을 생성합니다.
