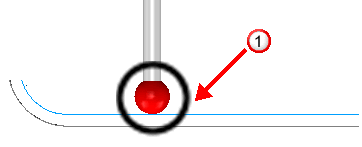

두 개의 서피스가 프로브의 검색 반지름(
) 내에 있는 다음 예에서는 점이 항상 프로브와 가장 가까운 서피스 투영되므로 아래쪽 서피스를 측정할 수 없습니다. 그러나 위쪽 서피스를 검사에서 제외하면 PowerInspect가 아래쪽 서피스의 측정값을 계산합니다.
CAD 레벨 및 객체를 검사에서 제외하려면 측정 탭 > 옵션 패널 > 활성 레벨을 클릭합니다.
검사에 사용되는 CAD 레벨 및 객체를 지정하려면 다음을 수행합니다.
- 레벨 관리자를 사용하여 제외할 CAD 객체를 레벨에 할당합니다.

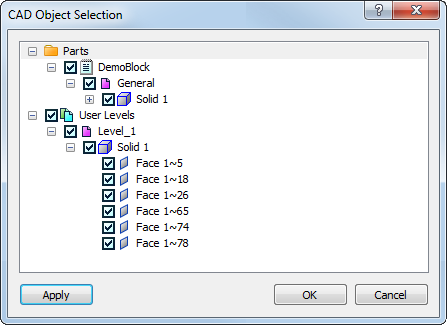

- 측정 탭 > 옵션 패널 > 활성 레벨을 클릭합니다. 다음과 같이 CAD 객체 선택 대화상자가 표시됩니다.
아이콘을 클릭하여 폴더를 확장하고 CAD 레벨 및 객체 항목을 표시합니다.
- 항목 옆에 있는 확인란을 선택하거나 선택 취소하여 해당 항목을 검사에 사용할 것인지 여부를 지정합니다.
아이콘은 항목이 검사에 포함되었음을 나타냅니다.
아이콘은 항목이 검사에서 제외되었음을 나타냅니다.
아이콘은 검사에 포함된 항목과 제외된 항목이 혼합된 상위 레벨 또는 항목을 나타냅니다.
다음 예에서는 Level_1의 Face 1~5 및 Face 1~18만 검사할 수 있습니다.
- 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다. 부품을 검사할 때 PowerInspect는 검사하도록 선택되지 않은 모든 CAD 레벨 및 객체를 무시합니다. 프로빙에 사용할 수 있는 레벨을 CAD 컨텍스트라고 합니다.
CAD 뷰에 표시된 CAD 레벨과 검사에 사용할 수 있는 레벨은 별도로 제어됩니다. 따라서 CAD 뷰에 서피스를 표시하지만 측정 목적으로는 서피스를 무시할 수 있습니다. CAD 레벨을 지정하는 방법은 다음과 같습니다.
- 표시할 CAD 레벨을 지정하려면 뷰 탭 > 모양 패널 > 보이는 레벨을 클릭합니다.
- 측정할 수 있는 CAD 레벨을 지정하려면 CAD 탭을 사용합니다.
- 개별 측정 그룹에 대해 측정할 수 있는 CAD 레벨을 지정하려면 그룹 대화상자를 사용합니다.
