프로브 경로 탭 > 옵션 패널 > 검증 레벨 옵션을 사용하여 충돌 검사에 포함할 CAD 레벨 및 객체를 지정합니다.
주: 이 옵션은 CNC 및 OMV 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.
충돌 검사에 포함할 CAD 레벨 및 객체를 지정하려면 다음을 수행합니다.

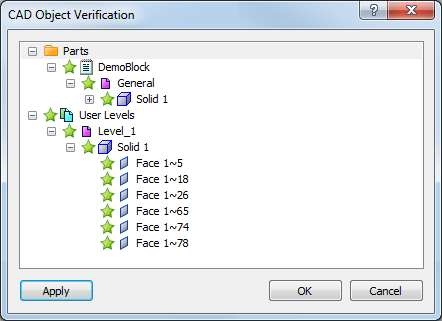

- 프로브 경로 탭 > 옵션 패널 > 검증 레벨을 클릭합니다. CAD 객체 검증 대화상자가 표시됩니다. 예를 들면 다음과 같습니다.
아이콘을 클릭하여 폴더를 확장하고 작업하려는 레벨 및 객체를 표시합니다.- 기본적으로 모든 CAD 레벨과 객체에 충돌이 있는지 확인합니다. 레벨 옆에 있는 별표 아이콘을 클릭하여 해당 레벨을 검증 검사에 포함하거나 제외할 수 있습니다.
아이콘은 항목이 검증에 포함되었음을 나타냅니다.
아이콘은 항목이 검증에서 제외되었음을 나타냅니다.
아이콘은 검증에 포함된 항목과 제외된 항목이 혼합된 상위 레벨을 나타냅니다.이 예에서 Level_1의 Face 1~18 및 Face 1~26은 충돌 검사에서 제외됩니다.
- 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다.
CAD 탭을 사용하여 충돌 검사에 포함할 CAD 레벨 및 객체를 선택할 수도 있습니다.
