레벨은 CAD 모델의 서피스 그룹입니다. 레벨을 사용하여 CAD 뷰에 표시되는 모델의 부품을 제어하고 프로빙된 점을 기록할 수 있는 부품의 서피스를 지정할 수 있습니다. 그룹 서피스 메뉴 옵션을 사용하여 레벨을 생성하고 각 레벨에 속하는 서피스를 지정합니다.
서피스를 레벨로 그룹화하려면 다음을 수행합니다.
- 홈 탭 > 마우스 컨텍스트 패널 > 서피스 선택툴을 선택합니다.
- 레벨로 그룹화하려는 서피스를 선택합니다.

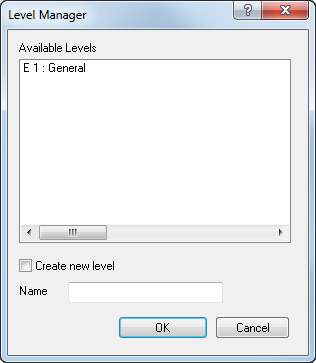

- CAD 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 그룹 서피스를 선택합니다. 레벨 관리자 대화상자가 표시됩니다.
- 서피스를 그룹화할 레벨을 지정합니다. 서피스를 추가하려면 다음을 수행합니다.
- 기존 레벨에 추가하려면 사용할 수 있는 레벨 목록에서 레벨을 선택합니다.
- 새 레벨에 추가하려면 새 레벨 생성 확인란을 선택하고 레벨의 이름을 입력합니다.
- 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다.
