두 선, 두 평면, 두 벡터 또는 평면과 벡터 사이의 각도를 계산합니다.
- 에서 다음 중 하나를 선택합니다.
- 각도: 선-선
- 각도: 평면-평면
- 각도: 벡터-벡터
- 각도: 평면-벡터
- 이어서 표시되는 옵션의 값을 지정합니다. 이러한 옵션은 모든 각도 유형에 적용됩니다.
여러 대화상자에서 사용되는 일반 옵션의 정의는 치수 대화상자 옵션 참조에서 확인할 수 있습니다.
- 이름
- 노미날 사용
- 보이기
- 보고서에 포함
- 각도 - 측정된 각도를 노미날과 비교하려면 노미날 사용을 선택한 다음, 참조 항목과 각도 공차 사이의 노미날 각도를 입력합니다.
아이콘을 클릭하여 참조 항목 사이의 우각을 보고합니다. 버튼이
모양으로 변합니다.
아이콘을 클릭하여 참조 항목 사이의 내부 각도를 보고합니다. 버튼이 모양으로 변합니다.
- 치수를 기입하려는 각도 유형에 대한 추가 옵션을 지정합니다.
- 선-선 각도
- 심플 측정 동작
- 기호 정보 숨기기
- 참고 평면 - 선이 투영되고 각도가 계산되는 평면을 선택합니다. 참고 평면의 벡터는 계산된 각도의 양의 방향을 결정합니다.
- 참고 직선 1 및 참고 직선 2 - 측정하려는 각도를 형성하는 직선을 선택합니다.

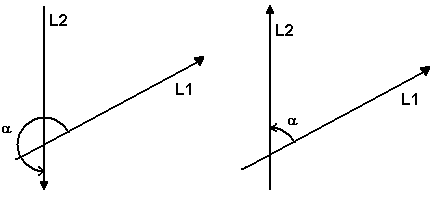

각도는 방향 화살표에서 가장 가까운 선의 파트를 사용하여 선 1에서 선 2로 측정됩니다. 보고된 각도를 변경하려면 다음 예와 같이 벡터 반전 버튼(
)을 사용하여 선 벡터의 방향을 변경합니다.
- 평면-평면 각도
- 참고 평면 1 및 참고 평면 2 - 측정하려는 각도를 형성하는 평면을 선택합니다.
- 벡터-벡터 각도
- 참고 벡터 1 및 참고 벡터 2 - 측정하려는 각도를 형성하는 벡터를 선택합니다.
주: 각도: 벡터-벡터는 각도: 선-선과 다릅니다. 각도: 벡터-벡터는 참조 항목 간의 3D 각도를 계산하며 참고 평면이 필요 없습니다. - 평면-벡터 각도
- 심플 측정 동작
- 기호 정보 숨기기
- 참고 평면 및 참고 벡터 - 측정할 각도를 형성하는 평면과 벡터를 선택합니다.
- 선-선 각도
