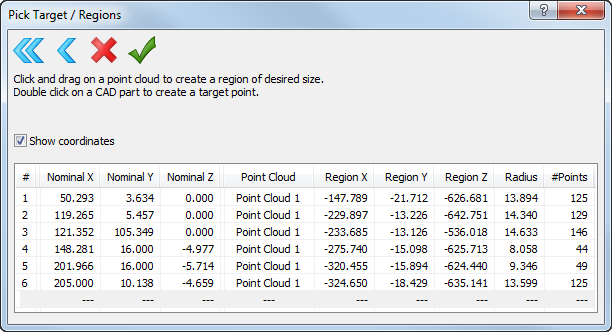

대상/영역 선택 대화상자는 점군 데이터 선택한 점 정렬 대화상자에서 추가 또는 수정을 클릭하면 표시됩니다. 점군 데이터 선택한 점 정렬을 생성할 때 CAD 모델의 포인트를 점군 데이터의 영역과 일치시키려면 이 옵션을 사용하십시오. 예를 들면 다음과 같습니다.
대화상자는 다음 두 섹션으로 나뉩니다.
- 축정렬에 사용되는 타겟-영역 쌍을 제어할 수 있는 툴바입니다. 다음 중에서 선택합니다.
를 선택하면 리스트에서 모든 타겟-영역 쌍이 삭제됩니다.
를 선택하면 마지막으로 만든 타겟-영역 쌍이 삭제됩니다.
를 선택하면 변경 내용을 저장하지 않고 대화상자를 닫습니다.
를 선택하면 변경 사항을 저장하고 대화상자를 닫습니다.
- 만든 타겟-영역 쌍 리스트이며, 다음을 표시합니다.
- 타겟 포인트 ID
- CAD 모델에서 타겟 포인트의 좌표
- 일치하는 점군 데이터 영역의 중심 좌표
- 각 영역의 반지름
- 각 영역에 포함된 포인트 수
- 해당 영역을 포함하는 점군 데이터의 이름
리스트를 표시하려면 좌표 표시 확인란을 선택합니다.
