Zgodność operacyjna programów Inventor i Fusion 360

Udostępnianie plików programów Inventor i Fusion 360.

Nowości: 2022, 2023

Uwaga: Usługa Fusion Team przechowuje dane, do których dostęp uzyskuje program Fusion 360. Pliki można otworzyć tylko z poziomu usługi Fusion Team należącej do użytkownika lub usługi Fusion Team, do której zaproszono użytkownika jako członka projektu. Jeżeli nie masz subskrypcji, możesz uzyskać dostęp do tej funkcji, gdy inny użytkownik zaprosi Cię do udziału w projekcie Fusion Team jako uczestnika projektu.

• Do udostępniania plików części programu Inventor w programie Fusion 360 jest wymagane konto w usłudze Fusion Team. Po wysłaniu pliku do programu Fusion 360 użytkownik zostanie poproszony o wybranie zespołu i projektu.
• Położenie projektu Fusion Team odpowiada położeniu, w którym przechowywane są pliki części programu Inventor. Po przekazaniu pliku można wyświetlić plik w usłudze Fusion Team lub otworzyć go w programie Fusion 360, jeśli jest zainstalowany.
• Usługa Fusion Team wymaga dostępu do Internetu.

Wysyłanie części i zespołów programu Inventor do programu Fusion 360

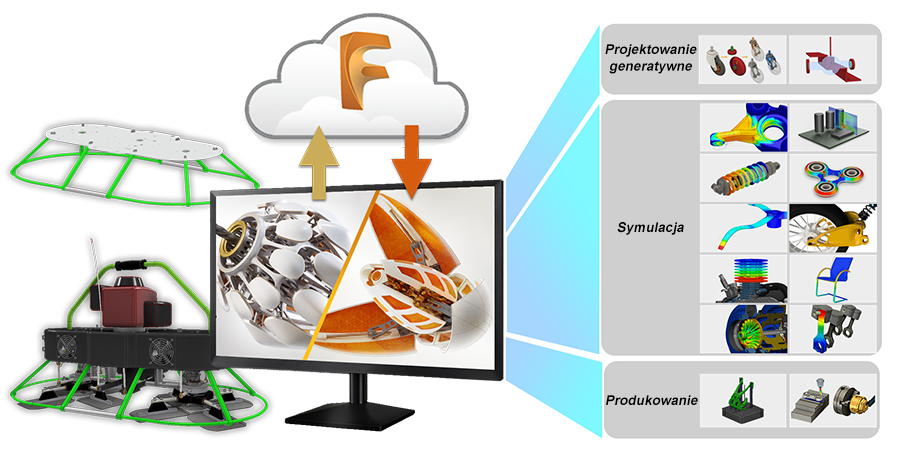

Te polecenia programu Fusion 360 przyspieszają proces pobierania danych do programu Fusion 360 w celu użycia w różnych badaniach, symulacjach lub konfiguracjach roboczych. Program Desktop Connector nie jest używany w tym procesie.

Po aktywowaniu polecenia programu Fusion 360 na karcie Fusion 360 jest wyświetlana strona wprowadzająca funkcji Zgodność operacyjna z programem Fusion 360. Na stronie znajduje się wyjaśnienie przeznaczenia i wymagań wybranego polecenia oraz, jeśli są dostępne, łącza do przykładów.

Uwaga: Polecenia programu Fusion 360 są wyłączone podczas edycji lokalnej.

Kliknięcie przycisku Kontynuuj powoduje przejście do panelu danych, w którym można określić części, usługę Fusion Team i położenie danych. Gdy wszystko jest gotowe, kliknij przycisk Wyślij, a dane programu Inventor zostaną przekazane do usługi Fusion Team. W usłudze Fusion Team widoczny jest plik IPT. Plik F3D jest generowany po otwarciu pliku IPT w programie Fusion 360.

W przypadku przekazanych danych można:

• Wyświetlić dane w przeglądarce internetowej.
• Otworzyć dane w programie Fusion 360 w odpowiednim obszarze roboczym i gotowe do zdefiniowania badania lub procesu.

Proces roboczy AnyCAD

Za pomocą procesu roboczego AnyCAD można otworzyć pliki programu Fusion 360 w programie Inventor lub części i zespoły programu Inventor w programie Fusion 360.

Aby użyć procesu roboczego AnyCAD do otwierania plików programu Fusion 360 w programie Inventor lub części i zespołów programu Inventor w programie Fusion 360, wymagane są następujące elementy:

• Konto w usłudze Fusion Team. Położenie usługi Fusion Team odpowiada położeniu, w którym przechowywane są pliki programów Fusion 360 (.fusiondesign) lub Inventor, umożliwiając ich udostępnianie.
  Uwaga: Pliki można otworzyć tylko z poziomu usługi Fusion Team należącej do użytkownika lub usługi Fusion Team, do której zaproszono użytkownika jako członka projektu.

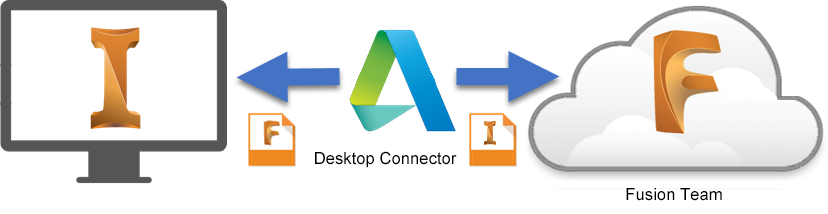

• Program Desktop Connector zainstalowany lokalnie na komputerze. Program Desktop Connector tworzy na komputerze dysk lokalny programu Fusion 360, który zapewnia dostęp do plików .fusiondesign. Pliki .iam i .ipt w projekcie usługi Fusion Team.



• Subskrypcja jednego z następujących produktów: Fusion 360, Kolekcja z zakresu wytwarzania i projektowania produktów lub Product Design Suite.

Aby uzyskać więcej informacji, zobacz temat Importowanie plików platformy Fusion 360 jako odniesienia do modelu AnyCAD.
