Oznaczenia można dodać do przebiegów przewodów w systemach elektrycznych, aby pokazać numer obwodu na panelu, do którego podłączono obwód.
- Kliknij kolejno kartę Opis
panel OznaczenieOznacz wg kategorii, a następnie na pasku opcji określ opcje oznaczenia. - Wybierz przebieg przewodów.
Jeśli zostanie wyświetlony monit, że nie wczytano rodziny, najpierw wczytaj rodzinę pliku Oznaczenie przewodu.rfa do projektu.

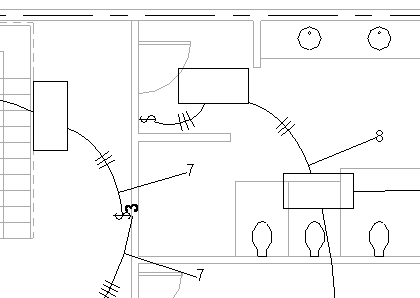

Oznaczenie zostanie dodane do wybranego przebiegu przewodów i będzie wskazywać numer obwodu na panelu, do którego podłączono obwód.
