Implementação de parâmetros de marcação de estrada de divisa

Fornece controles para objetos de marcação de estrada de divisa.

• Civil View Explorer > Painel superior > Ramificação de objetos do Civil View > Ramificação de outros objetos > Selecione a entrada Marcações de estrada. > Implementação de lista de objetos > Selecione um objeto de marcação de estrada de divisa na lista. > Implementação de parâmetros de marcação de estrada de divisa
• Em uma viewport, selecione um objeto de marcação de estrada de divisa. > Civil View Explorer > Painel inferior (sensível ao contexto) > Implementação de parâmetros de marcação de estrada

Você pode criar objetos de marcação de estrada usando o Editor de estilo de marcações de estrada.

Dica: Os símbolos de marcação de estrada são classificados como sinais de estrada no Civil View. Utilize o Rollout Sign Parameters para editá-los.

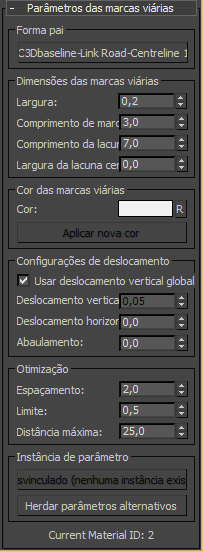

Grupo Parent Shape

[botão parent shape]

Exibe o nome da forma principal atual para o objeto de marcação de via. Clique para selecionar uma forma principal alternativa. O Civil View atualiza o objeto de marcação de estrada.

Grupo de dimensões de marcação de estrada

Ângulo de divisa

Define o ângulo das dividas em relação ao rumo da forma pai no primeiro ponto na spline.

Comprimento de marca

Define a largura das divisas de marcação de estrada ou faixas geradas através do limite fechado da forma pai.

Comprimento de folga

Define a largura da folga entre cada divisa ou faixa. Válido somente se a opção Preencher formas fechadas estiver ativada no Editor de estilo de marcação de estrada. Se uma área preenchida sólida de marcação for necessária, defina esse valor como 0,0.

Largura da folga do centro

Não disponível para marcações de estrada de divisa.

Grupo de cores de marcação de estrada

Cor

Clique na amostra de cor para abrir o seletor de cores e escolha uma nova cor para a linha de marcação de estrada.

botão "R": Reset Color

Clique para redefinir a cor da linha de marcação de estrada de volta para a cor padrão especificada no painel Preferências do Civil View.

Aplicar nova cor

Clique para atualizar a linha de marcação de estrada para usar a nova cor.

Grupo de configurações de movimentação/deslocamento

Usar movimentação vertical global?

Quando ativado, utiliza a configuração geral de Vertical Shift.

Quando uma marcação de via está encoberta na superfície do piso, para tornar-se visível esta deve ser elevada sutilmente acima da superfície subjacente. Orollout Scene Settings possui uma configuração geral para isto. Ocasionalmente, objetos de marcação de estrada individuais precisam ser levantados por uma quantidade maior para proporcionar contornos não usuais na superfície do terreno subjacente. Quando isso acontecer, desative a opção Usar movimentação vertical global e defina um valor local.

Nota: Na Civil View, a projeção de sombra é automaticamente desativada para todos os objetos de marcação de via. Embora as marcações de estrada estejam sempre a uma pequena distância acima da superfície do terreno subjacente, elas não projetam sombras.

• Vertical Shift define um valor de deslocamento vertical para o objeto de marcação de via. Desativado, a menos que seja desativada a opção Usar movimentação vertical global.

Horizontal Shift

Define um deslocamento horizontal para o objeto de marcação de via, em relação à forma principal.

Inclinação

Não disponível para marcações de estrada de divisa.

Grupo de otimização

Não aplicável para objetos de marcação de estrada de divisa de área preenchida.

Grupo Instância de parâmetro

Permite que os parâmetros de uma coleção de objetos do mesmo tipo básico sejam compartilhados ou instanciados.

Consulte Parameter Instancing para obter mais detalhes.
