Permite aplicar marcas viárias em estradas.
Há dois estilos de marcas viárias:
- As marcas viárias lineares, com base na geometria de formas de pai existente.
- As marcas viárias de área preenchida, com base na geometria de formas de pai fechadasexistente.
Este recurso permite a criação de sinais circunflexos de marcação de estrada e outros padrões.

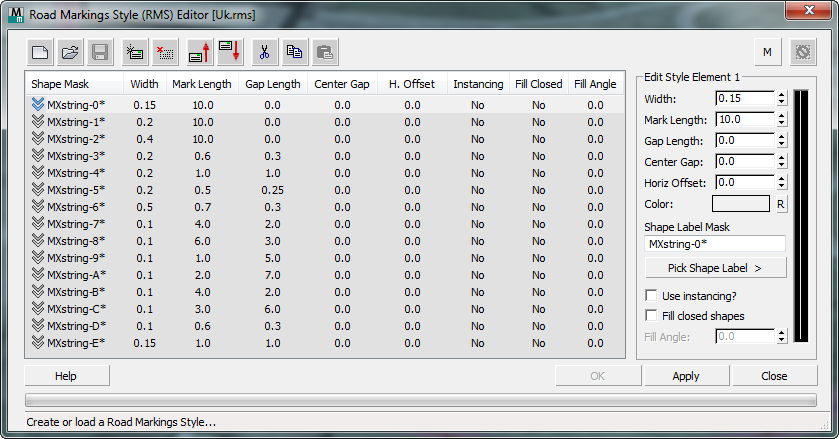

O Editor de estilo de marcas viárias permite a aplicação de uma gama de tipos de marcas viárias para um modelo de visualização ao associar um tipo de marcas viárias com uma série de máscaras de etiqueta.
Por padrão, os objetos lineares de marcação de estrada usa o Material CivilViewMarkings.
Interface
[lista de elemento de estilo de marcas viárias]
Lista o conteúdo do estilo de marcas viárias atual. Cada linha mostra um elemento individual. Clique para realçar um elemento e ver seus detalhes no editor de elemento a direita.
Iniciar novo estilo- Clique para criar um novo estilo de marcas viárias.
Abrir estilo- Clique para abrir um estilo de marcas viárias criado anteriormente.
Salvar estilo- Clique para salvar o estilo de marcas viárias atual.
Adicionar novo elemento- Clique para adicionar um novo elemento ao estilo de marcas viárias atual.
Excluir elemento selecionado- Clique para excluir o elemento selecionado do estilo de marcas viárias atual.
Mover elemento selecionado para cima- Clique para mover o elemento selecionado para cima por uma posição no estilo de marcas viárias atual.
Mover elemento selecionado para baixo- Clique para mover o elemento selecionado para baixo por uma posição no estilo de marcas viárias atual.
Cortar elemento- Clique para cortar o elemento selecionado do estilo, salvando-o na Área de transferência.
Copiar elemento- Clique para copiar o elemento selecionado e salvá-lo na Área de transferência.
Colar elemento- Clique para colar um elemento cortado ou copiado.
É possível colar um elemento Cortar em uma localização diferente no estilo atual e é possível colar um elemento Cortar ou Copiar em um estilo de marcas viárias diferente.
Permitir várias marcas por forma?-
Indica se mais de um objeto de marcação de estrada pode ser aplicado em cada forma pai. Essa é uma configuração global definida no painel Preferência do Civil View. Ela é desativada por padrão. É possível sobrescrever essa configuração localmente, para um elemento individual, alterando o status desse botão.
Redefinir objeto varrido- Clique para excluir todos os objetos posicionados na cena a partir da sessão de posicionamento do objeto atual.
- [lista de elementos]
- Lista cada elemento no estilo de marcas viárias, juntamente com as configurações de estilo.
Grupo Editar elemento de estilo
Os controles no grupo à direita permite editar as configurações do elemento do estilo de marcas viárias realçado.
- [visualização]
- À direita do editor, uma visualização gráfica exibe os resultados de suas edições.
- Largura
- Para marcas viárias lineares, defina a largura da marcas viárias.
Para as marcas viárias com "sinal circunflexo" da área preenchida, este valor não tem efeito.
- Mark Length
- Para marcas viárias lineares, define o comprimento de cada marca em uma marcas viárias desfeita ou tracejada. Para linhas de marcas viárias contínuas, esse valor não tem efeito.
Para as marcas viárias de área preenchida, define a largura dos sinais circunflexos ou listras nas marcas viárias geradas através do limite fechado da forma pai (válido somente se Preencher formas fechadas estiver ativada).
- Gap Length
- Para marcas viárias lineares, define o comprimento do intervalo entre marcas adjacentes na marcas viárias. Para linhas de marcas viárias lineares contínuas, defina este valor para 0.0.
Para marcas viárias de "sinal circunflexo" da área preenchida, define a lacuna entre cada sinal circunflexo ou listra (válido somente se Preencher formas fechadas está ativada). Se um sólido área preenchida de marcação é requerido, defina o valor para 0.0.
- Lacuna central
- Para marcas viárias lineares, define a largura da lacuna longitudinal no centro de cada linha de marcas viárias. Permite especificar linhas de marcação de estrada duplas com um único objeto de marcação de estrada. A largura resultante de cada linha dupla é metade da diferença entre a Largura das marcas viárias gerais e a largura da Lacuna central.
Para as marcas viárias com "sinal circunflexo" da área preenchida, este valor não tem efeito.
- Deslocamento horizontal [ontal]
- Para marcas viárias lineares, define o deslocamento horizontal da marcas viárias da sua forma pai.
Para as marcas viárias com "sinal circunflexo" da área preenchida, este valor não tem efeito.
- Cor
- Define a cor da marcas viárias. A cor padrão é derivada a partir do Painel Preferências do Civil View.
- Botão "R" Clique para redefinir a cor da marcação de estrada para a cor padrão.
- Máscara de etiqueta de forma
- Especifica uma máscara de etiqueta de forma parcial ou completa (sequência curinga). O Civil View aplica um objeto de marcação de estrada deste estilo para cada forma na cena cujos nomes correspondem esta máscara. Exemplos de marcação coringa válidos são com a seguir:
- Selecionar etiqueta de forma
- Clique para ativar e, em seguida, clique em uma viewport para selecionar um objeto de forma. O Civil View usa o nome da forma como a sequência de máscara (curinga) inicial.
- Usar instanciação?
- Quando ativado, usa as instâncias do parâmetro do Civil View para os objetos de marcação de estrada do elemento do estilo atual.
As instâncias do parâmetro permite que os parâmetros sejam compartilhados entre vários objetos do mesmo tipo, mesmo se a forma geométrica resultante definida pelo spline é pai totalmente diferente.
Para as marcas viárias, isso significa que duas marcas viárias do mesmo tipo podem compartilhar uma única instância dos parâmetros usados para definir as propriedades da marcas viárias. Quando dois ou mais objetos de marcação de estrada compartilham a mesma instância de parâmetros, atualizações feitas em qualquer um desses objetos será refletido instantaneamente nos objetos de marcação de estrada vinculados. Isto garante que todas as marcas viárias que representam o mesmo tipo de recurso será sempre a mesma aparência.
Para obter mais informações, consulte Instâncias de parâmetro.
- Preencher de formas fechadas?
- Quando ativado, gera marcas viárias de área preenchida ("sinal circunflexo") ao invés de marcas viárias lineares. A forma pai deve formar um limite fechado.
- Preencher ângulo Define o ângulo de sinais circunflexos ou listras em um objeto de marcação de estrada de área preenchida de "sinal circunflexo". O ângulo é especificado em relação ao rumo da forma pai no primeiro ponto de cada spline. Isso permite que a rumo das listras a ser expresso em relação à direção de uma rodovia, assumindo que a rumo entre os primeiros pontos na forma pai representa a mesma direção do fluxo de tráfego adjacente.
