Introdução
Há dois métodos principais para gerar desenhos 2D do AutoCAD no Project Explorer. O método mais rápido e simples é usar a opção Exportação rápida para DWG do AutoCAD 2D. Como alternativa, se mais controle sobre o conteúdo ou o escopo do relatório for necessário, ou se for provável que seja necessário atualizar repetidamente, um conjunto de objetos poderá ser utilizado para controlar a geração do desenho.
Fundo
O objetivo da função de exportação de desenhos 2D no Project Explorer é permitir que os usuários gerem arquivos DWG que contêm versões 2D simplificadas de seu conteúdo do Civil 3D. A geometria exportada deve ter uma aparência idêntica na planta, mas deve ser construída somente com base em entidades 2D. A geometria de subsuperfície e as relações complexas existentes no desenho do Civil 3D de origem devem ser excluídas do desenho exportado.
O resultado é um arquivo DWG que pode ser aberto em qualquer aplicativo que oferece suporte para o formato de arquivo DWG do AutoCAD. O arquivo exportado deve ter o menor tamanho de arquivo possível. Os arquivos DWG exportados do Project Explorer formam uma fundação ideal para a produção de desenhos 2D, especialmente quando os Conjuntos de objetos são usados para manter efetivamente os arquivos exportados em sincronia com o desenho de origem do Civil 3D.
Divisão do modelo do Civil 3D em arquivos DWG separados
O processo de exportação é intencionalmente compatível somente com a exportação de entidades do Civil 3D (bem como blocos do AutoCAD) e é em grande parte desenvolvido com base em uma abordagem seletiva. É possível, usando Conjuntos de objetos, automatizar a distribuição de diferentes partes de um projeto do Civil 3D para desenhos separados que, em seguida, podem ser reunidos como uma série de REFEXs na fase de produção do desenho.
Os desenhos exportados têm geralmente uma fração do tamanho do arquivo de origem original. Somente as camadas, os tipos de linha e as fontes necessárias para oferecer suporte para cada objeto selecionado para saída são gravados no desenho exportado.
O que esperar
Todo o conteúdo do Civil 3Dcom suporte do Project Explorer pode ser exportado para arquivos DWG do AutoCAD. Tenha a seguir uma visão geral do que esperar no desenho exportado para alguns tipos de objeto específicos do Civil 3D:
- Alinhamentos: a seleção de um alinhamento para exportação fará com que o alinhamento seja reproduzido no desenho gerado como linhas 2D, arcos e polilinhas separadas (representando espirais) para cada entidade de alinhamento. As legendas de alinhamento atribuídas são exportadas como textoM e blocos do AutoCAD.
- Perfis: a seleção de um perfil para exportação fará com que qualquer gráfico do perfil longitudinal associado seja exportado para o arquivo DWG. O gráfico do perfil longitudinal será reproduzido usando entidades padrão do AutoCAD, como polilinhas, textoM e blocos do AutoCAD.
- Corredores: um filtro pode ser aplicado ao exportar corredores para incluir somente linhas base específicas e linhas de recurso específicas no arquivo DWG exportado.
- Superfícies: a maneira como as superfícies são reproduzidas no desenho gerado depende do estilo de superfície aplicado a cada superfície.
- Grupos de linhas de amostra: a seleção de um grupo de linhas de amostra para exportação fará com que qualquer gráfico de seção associado no desenho de origem seja exportado, junto com as localizações de vista de planta de qualquer linha de amostra que esteja no momento desenhada no desenho de origem.
Exportação rápida para DWG do AutoCAD 2D

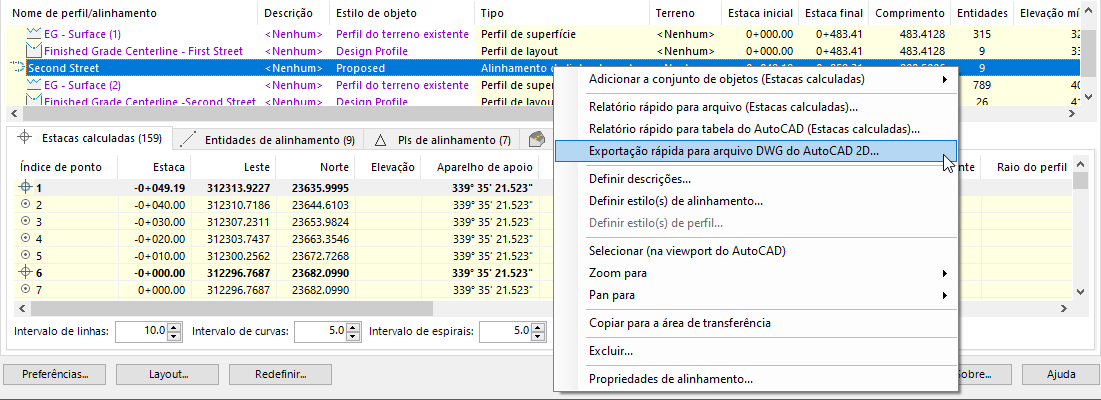

Para usar a opção Exportação rápida para DWG do AutoCAD 2D, selecione um ou mais objetos em qualquer painel da lista de objetos na janela Project Explorer e selecione a opção "Exportação rápida para DWG do AutoCAD 2D" no menu de contexto.
Fluxo de trabalho alternativo de exportação de DWG usando conjuntos de objetos
Vários arquivos DWG 2D podem ser gerados ou atualizados repetidamente usando o recurso Conjuntos de objetos no Project Explorer.

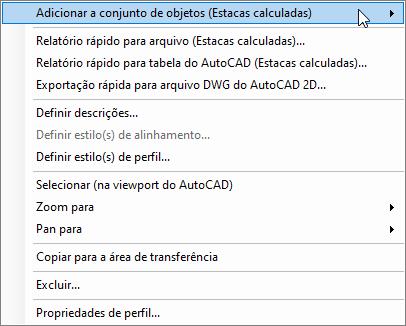

Para criar um novo conjunto de objetos que gera um arquivo DWG 2D, selecione um ou mais objetos em qualquer painel de lista de objetos na janela Project Explorer e selecione Adicionar ao conjunto de objetos
Novo conjunto de objetos no menu de contexto.
Na janela Criar conjunto de objetos, defina o nome do arquivo, o tipo de arquivo e o caminho de saída para o arquivo DWG que você deseja gerar. O desenho exportado pode então ser gerado ou atualizado clicando no botão Executar ação na guia Conjuntos de objetos na janela Project Explorer.
