Para criar e editar esboços

Você pode criar, editar ou excluir esboços.

criar esboço

Novidades: 2020.1, 2022.1

Para criar um esboço em um arquivo de peça ou de montagem, execute um dos seguintes procedimentos:
- Na guia Modelo 3D, clique em Iniciar Esboço 2D ou Iniciar Esboço 3D .
- Clique com o botão direito do mouse no navegador e selecione Novo Esboço ou Novo Esboço 3D.
- Clique em uma face plana ou em um plano de trabalho de uma peça e, na minibarra de ferramentas, selecione Criar esboço .
Para criar um esboço em um arquivo de desenho, clique na guia Inserir Vistas > Iniciar Esboço .

Nota: Para ativar ou desativar o snap de objeto no Esboço 3D, pressione o comando na barra de status ou use o atalho de teclado Ctrl + Shift + P.

Execute um dos seguintes procedimentos:
- Clique duas vezes no ícone de esboço do navegador.
- Clique com o botão direito do mouse no esboço no navegador e selecione Editar Esboço ou Editar Esboço 3D.
- Clique com o botão direito no plano de esboço na área de desenho e escolha Editar Esboço ou Editar Esboço 3D.
- Clique com o botão direito do mouse na cota de esboço da tela e selecione Editar esboço.
Utilize os comandos na guia Esboço ou na guia Esboço 3D para adicionar geometria e aplicar restrições, cotas e operações.

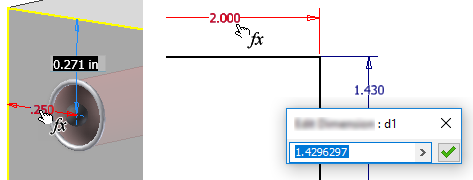

Para fazer referência a outras cotas (parâmetros), selecione a operação para mostrar as cotas usadas para criá-la e clique no valor da cota à qual deseja fazer referência. Ou, durante a criação do esboço, clique em outra cota para fazer referência a ela.

Você deve concluir um esboço para sair do ambiente de esboço.

Para finalizar um esboço 2D, na guia Esboço, clique em Concluir Esboço ou clique com o botão direito do mouse na área de desenho e selecione Concluir Esboço 2D.
Para finalizar um esboço 3D, na guia Esboço 3D, clique em Concluir Esboço ou clique com o botão direito do mouse na área de desenho e selecione Concluir Esboço 3D.

Selecione o esboço no navegador e pressione Delete ou clique com o botão direito do mouse e selecione Excluir.
Nota: Se o esboço faz parte de uma operação, também é possível excluí-la.
