O painel guia Modelo > Seleção contém o seguinte:
Tipo:
- Selecionar Tudo — Clique para selecionar todas as entidades em todos os modelos.
- Selecionar Arames — Clique para selecionar todas as entidades em arame nos modelos.
- Selecionar Superfícies — Clique para selecionar todas as entidades em superfície nos modelos.
- Selecionar por Cor — Clique para selecionar componentes do modelo por cor. Isso exibe o diálogo Seleção.
- Deselecionar Tudo — Clique para desfazer a seleção de tudo em todos os modelos.
- Selecionar Componentes Duplicados — Clique para selecionar componentes duplicados. Se você então selecionar guia Modelo > painel Editar > Apagar Seleção, as duplicações são apagadas deixando um modelo sem duplicações.
- Deselecionar Componentes Duplicados — Clique para desfazer a seleção de componentes duplicados na seleção atual. Se você selecionar os componentes desejados e suspeitar que possam existir duplicações, utilize o comando Deselecionar Componentes Duplicados para assegurar que nenhum componente duplicado esteja selecionado. Os componentes duplicados não são apagados, apenas removidos da seleção. Isso permite criar seu percurso (como usinagem swarf) sem quaisquer problemas.
- Selecionar Componentes Invertidos Visíveis — Clique para selecionar os componentes invertidos na orientação atual da vista.

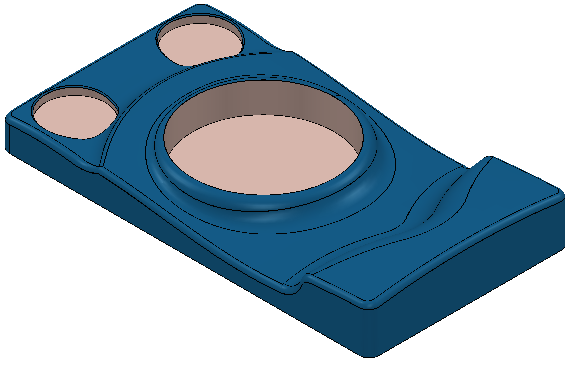

Por exemplo, componentes invertidos não selecionados são exibidos como:
Utilizando a opção, os componentes invertidos selecionados são exibidos como:
Você pode utilizar com Inverter Seleção (no menu de contexto Modelo) para inverter todas as superfícies incorretamente orientadas. A qualidade da seleção depende da qualidade do modelo. Ao utilizar essa opção, caso existam espaços em superfícies que revelem superfícies internas, essas superfícies também são selecionadas.
- Selecionar componentes de contra-saída — Clique para selecionar qualquer superfície que esteja em contra-saída.
- Selecionar Raios Côncavos— Clique para exibir o diálogo Selecionar Raios Côncavos.
