Menu individual de Modelo

Utilize o menu individual de Modelo para gerenciar e editar o modelo selecionado.

Para exibir o menu, clique com o botão direito em um modelo individual.

Copiar — Selecione paracopiar entidades entre modelos, padrões e fronteiras.

Colar — Selecione paracolar entidades entre modelos, padrões e fronteiras.

Carregar Componentes — Selecione para carregar um modelo; o símbolo de modelo muda de para . Por padrão os modelos associados a um projeto são carregados com o projeto. Caso não deseje carregar os modelos, selecione a guia Arquivo > Opções > Opções de Aplicativo > Importar > Modelo > Adiar Carregamento. A opção Carregar Componentes permite carregar o modelo após utilizar a opção Adiar Carregamento.

Reimportar Modelo — Selecione para recarregar um modelo (como um que tenha sofrido alterações de design) mantendo a informação de Sobremetal.

Exportar Modelo — Selecione para exportar as superfícies atualmente selecionadas. Exibe o diálogo padrão Salvar. Se você possuir dois modelos no PowerMill e selecionar uma superfície em cada um, e então Exportar Modelo, as duas superfície selecionadas são exportadas como um único modelo DGK. Se nenhuma superfície estiver selecionada, Exportar Modelo exporta todos os modelos como um modelo combinado.

Renomear — Selecione para renomear a entidade.

Modelagem em Superfície — Selecione para editar as superfícies.

Dividir Seleção — Selecione para dividir o modelo sólido selecionado nas suas superfícies componentes. Isso permite selecionar e trabalhar em superfícies específicas no modelo.

Inverter Seleção — Selecione para inverter a orientação da superfície selecionada.

Orientar Superfícies Selecionadas — Selecione para reorientar as superfícies selecionadas de forma que as normais sejam consistentes.

Cor — Selecione para exibir o diálogo Selecionar Cor e especifique uma cor para o modelo ao utilizar Sombreamento Multi Cor .

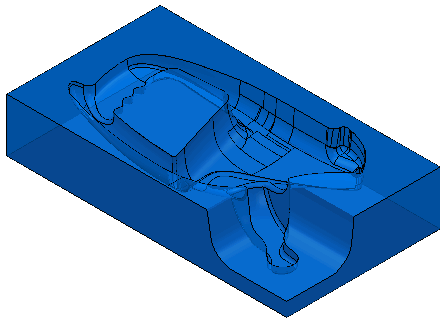

Translucidez — Selecione para alterar a translucidez de sombreamento do modelo. Insira uma porcentagem de translucidez e clique em . O modelo parece translúcido quando sombreado.

Estilo — Selecione para especificar o estilo de linha exibido para entidades em arame no modelo. Selecione um estilo no menu.

Selecionar Tudo — Clique para selecionar todas as entidades nesse modelo.

Inverter Seleção — Selecione para desfazer a seleção da porção do modelo que está atualmente selecionada e selecionar a porção do modelo que não está atualmente selecionada.

Selecionar Arames — Clique para selecionar todas as entidades em arame neste modelo.

Selecionar Superfícies — Clique para selecionar todas as entidades em superfície nesse modelo.

Deselecionar Tudo — Clique desfazer a seleção de todas as entidades nesse modelo.

Ferramentas de Seleção — Essas opções contêm ferramentas adicionais de seleção.

• Selecionar Componentes Duplicados — Clique para selecionar componentes duplicados. Se você então utilizar a opção de menu Apagar Selecionado, as cópias são apagadas resultando num modelo sem duplicações.
• Deselecionar Componentes Duplicados — Clique para desfazer a seleção de componentes duplicados na seleção atual. Se você selecionar os componentes desejados e suspeitar que possam existir duplicações, utilize o comando Deselecionar Componentes Duplicados para assegurar que nenhum componente duplicado esteja selecionado. Os componentes duplicados não são apagados, apenas removidos da seleção. Isso permite criar seu percurso (como usinagem swarf) sem quaisquer problemas.
• Selecionar Componentes Invertidos Visíveis — Clique para selecionar os componentes invertidos na orientação atual da vista. A qualidade da seleção depende da qualidade do modelo. Ao utilizar essa opção, caso existam espaços em superfícies que revelem superfícies internas, essas superfícies também são selecionadas.
• Selecionar componentes de contra-saída — Clique para selecionar qualquer superfície que esteja em contra-saída.
• Selecionar Raios Côncavos— Clique para exibir o diálogo Selecionar Raios Côncavos.

Propriedades — Selecione para exibir a extensão dos componentes selecionados do modelo (ou a extensão de todo o modelo se nada estiver selecionado), o número de componentes no modelo e informações sobre componentes individuais.

Editar — Selecione para editar o modelo ou sua posição e orientação. Exibe as opções de edição.

• Transformar — Selecione para exibir o diálogo Transformar Modelo. Utilize o diálogo para mover, rotacionar, escalar ou espelhar um modelo.
• Converter para Modelo de Referência — Selecione para converter o modelo para um modelo de referência. Um modelo de referência contém geometria que não é considerada para usinagem ou verificação de colisão, mas pode ser utilizada para propósitos de construção ou arranjos de fixação. Essa opção permite criar geometria no PowerShape e importar para o PowerMill, e então converter para um modelo de referência.
• Apagar Componentes Selecionados — Selecione para apagar as entidades selecionadas no modelo.

Remover da Pasta — Selecione para remover o modelo da pasta atual.

Apagar Modelo — Selecione para apagar o modelo.
