Parâmetros da análise sísmica (Normas dos EUA IBC 2009/IBC 2012/2018/ASCE 7-16)

Os parâmetros de uma análise sísmica da estrutura dependem de uma norma sísmica usada durante os cálculos de uma estrutura influenciada pelo impacto sísmico.

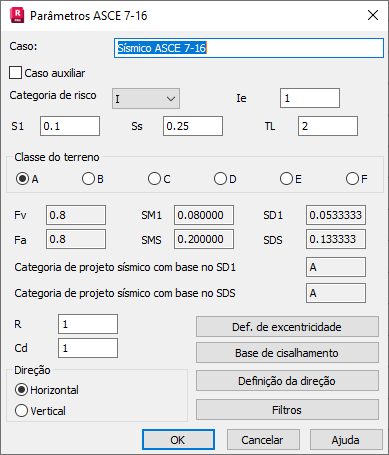

Selecione a norma sísmica dos EUA IBC 2009 (Norma Internacional de Construção 2009), IBC 2012 (Norma Internacional de Construção 2012) ou ASCE 7 (Cargas Mínimas de Projeto e Critérios Associados para Edifícios e Outras Estruturas) na caixa de diálogo Nova definição de caso ou clique em Parâmetros na caixa de diálogo Tipos de análise.

Para concluir a análise sísmica de acordo com as regras fornecidas nessa norma, defina os seguintes parâmetros.

• Classe do terreno (A, B, C, D, E ou F) com base nas propriedades do solo do terreno, classificadas de acordo com o Capítulo 20 da ASCE 7.
• Acelerações de resposta espectral, conforme especificado na Seção 1613.3.1 da ASCE 7-10, mostrada nas Figuras 1613.3.1(1) a 1613.3.1(6), ou na Seção 11.4.4 da ASCE 7-16:
  • S₁ – Parâmetro de aceleração para o período de 1 segundo determinado de acordo com o Capítulo 22 da ASCE 7.
  • S_s – Parâmetro de aceleração para períodos curtos determinados de acordo com o Capítulo 22 da ASCE 7.
• T_L – Período longo de transição, especificado de acordo com o Capítulo 22 da ASCE 7.
• Parâmetros I e R, usados para dimensionar o espectro de resposta e calcular o Cisalhamento base sísmico, conforme especificado na Seção 12.8 da ASCE 7:
  • Ie – Fator de importância, como especificado na Seção 11.5.1 da ASCE 7.
  • R – Coeficiente de modificação de resposta, conforme especificado na ASCE 7, Tabelas 12.2-1.

Os coeficientes do terreno F_a e F_v são interpolados com base nos parâmetros S₁ e S_S.

Os parâmetros de aceleração do espectro de projeto são calculados com base nas seguintes equações:

Clique em Definição de excentricidade para abrir a caixa de diálogo Definição de excentricidades de massa, onde é possível especificar como considerar a excentricidade de uma massa na análise sísmica.

Clique em Cisalhamento base para abrir a caixa de diálogo Cisalhamento base. Aqui é possível selecionar como levar em conta a força de cisalhamento base: calcule-a de acordo com as provisões da norma sísmica ASCE 7-05, Seção 12.8, ou especifique-a.

Na parte inferior da caixa de diálogo, estão localizados os botões Definição da direção e Filtros.

Os detalhes sobre esse método de análise de estrutura podem ser encontrados na norma mencionada.
