Definição do tipo de membro – guia Viga

Use essa caixa de diálogo para definir os parâmetros de uma viga de CA.

Acesso

• Clique em Projeto Armadura necessária de vigas/colunas – Opções Parâmetros de norma para abrir a caixa de diálogo Tipo de membro de CA e, em seguida, clique em .
• Clique em (Tipo de membro de CA) para abrir a caixa de diálogo Tipo de membro de CA e, em seguida, clique em .

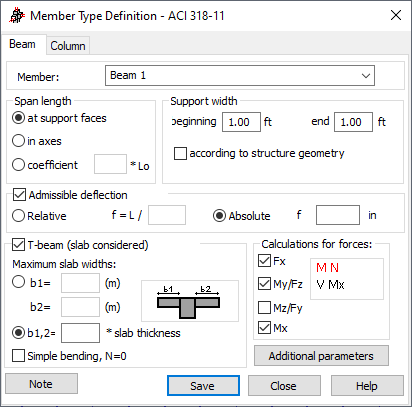

Caixa de diálogo Elementos

Membro

Exibe o nome do tipo de membro selecionado. O nome padrão é: “Viga” e é atribuído o primeiro número disponível. Também é possível inserir outro nome no lugar do padrão.

Comprimento do vão

Contém as opções que definem o comprimento de cálculo de uma viga. Existem três formas de definir o comprimento:

• Em faces de apoio – a distância entre as faces de apoio é considerada como um comprimento do projeto.
• Em eixos – o comprimento do projeto é igual ao comprimento da viga.
• Coeficiente e insira um valor – o valor se torna o coeficiente pelo qual o comprimento das faces de apoio é multiplicado para obter o valor necessário. Por exemplo, se você inserir um valor de 0,25, significa que o valor necessário é igual a ¼ do comprimento nas faces de apoio. L ₀ indica o comprimento da viga entre os nós.

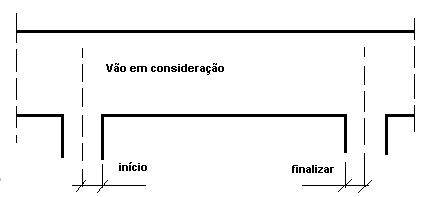

Largura do apoio

Contém as opções que definem a largura dos apoios. É possível definir a largura do apoio de duas formas:

• Manualmente – para definir manualmente a largura do apoio, insira os valores necessários nos campos Início e Fim.
• De acordo com a geometria da estrutura.

  Se os dados relativos à geometria do apoio tiverem que ser obtidos diretamente do modelo da estrutura, deverá ser selecionada a opção de acordo com a geometria da estrutura. Nesse caso, as cotas do apoio são calculadas com base na projeção das cotas dos elementos de apoio no eixo da viga.



Deflexão admissível

Define a deflexão máxima calculada de acordo com os requisitos das normas para as vigas de CA. Isso pode ser definido de duas maneiras.

• Deflexão absoluta – insira o valor da deflexão.
• Deflexão relativa – a deflexão é definida com relação ao comprimento da barra (por exemplo, L/200).

  Se os valores permitidos forem ultrapassados, serão exibidas as tabelas dos resultados do cálculo.

  Nota: Não é necessário definir os valores de deflexão permitidos.

Viga T (laje considerada)

Se a viga T (laje considerada) for selecionada, o projeto de vigas T (vigas consideradas integrais às lajes) estará ativo.

Os campos de edição b1 e b2 estão disponíveis e será possível especificar os valores das larguras máximas efetivas da laje. Se você selecionar a opção Verificação geométrica, o Robot verificará durante os cálculos se os valores b1 e b2 não são excessivos (ou seja, se ultrapassam geometricamente metade do comprimento do vão).

O valor b1 corresponde ao painel localizado na parte Y+ do membro, enquanto b2 corresponde ao painel localizado na parte Y.

A definição de uma viga na laje será justificada se o membro estiver no plano do painel (um deslocamento pode ser definido adicionalmente para a viga). Se o membro não estiver no plano do painel, considera-se que a largura efetiva da laje seja igual a zero.

Nota: As vigas T (vigas consideradas integrantes da laje) podem ser definidas para dois tipos de estrutura: casca e placa 3D; para os tipos de estrutura restantes, essas opções não estão disponíveis.

Os resultados dos cálculos de vigas de CA nos quais uma viga T (viga considerada integrante da laje de CA) foi considerada são exibidos na caixa de diálogo Mapas em barras (guia Projeto) e nas tabelas de forças internas. As vigas T de CA também podem ser projetadas no módulo Vigas de CA.

Cálculos das forças

As vigas de CA podem ser projetadas para um conjunto selecionado de forças:

• Força axial FX
• Momento fletor e força transversal My/Fz
• Momento fletor e força transversal Mz/Fy
• Momento de torção Mx.

Use os botões na parte inferior da caixa de diálogo para:

• Parâmetros adicionais – clique nessa opção para visualizar todos as normas que envolvem o cálculo da deflexão (para o estado limite de capacidade de serviço). A caixa de diálogo Parâmetros adicionais é aberta.
• Observação – clique nessa opção para exibir uma nota de cálculo.
• Salvar – clique nessa opção para adicionar um tipo de membro com o nome e os parâmetros definidos à lista dos tipos de membros de CA anteriormente definidos.
