Resultados detalhados

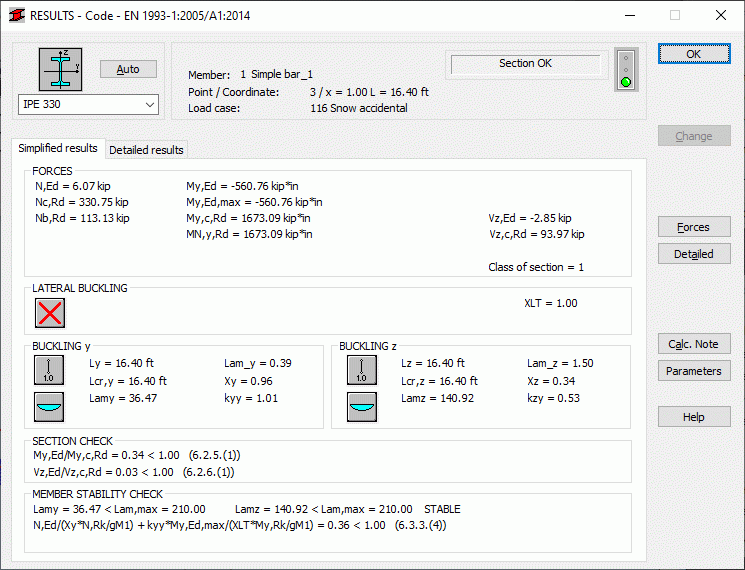

A caixa de diálogo Resultados detalhados contém todos os resultados de cálculos disponíveis para o membro (aço, madeira ou membro de alumínio).

Acesso

• Clique em qualquer linha da caixa de diálogo Resultados simplificados.

Caixa de diálogo Elementos

Propriedades da seção

Esse grupo contém uma representação gráfica da seção selecionada.

Insira um nome de seção, por exemplo, IPE 100, e clique em Automático para calcular todos os parâmetros de norma para a seção automaticamente.

Nota: Os parâmetros de norma são calculados de acordo com os dados exibidos na parte superior da caixa de diálogo, como o número da barra, o ponto e o grupo, além dos parâmetros da seção selecionada.

Dica: Digite as primeiras letras do nome da seção e, em seguida, pressione Enter para exibir a lista de seções correspondentes na caixa do menu suspenso.

Barra

Exibe o número da barra.

Ponto/Coordenada

Exibe o número do grupo.

Caso de carga

Exibe o nome do caso de carga para o qual foi executada a verificação ou o projeto.

Resultados

É possível interpretar os resultados da seguinte forma:

	Seção correta
	Seção incorreta As tensões ultrapassam o valor de resistência permitido.
	Seção instável A esbeltez do membro ultrapassa o valor de esbeltez permitido.
	Seção incorreta e instável Foram ultrapassados os valores de tensões permitidas e de esbeltez permitida.

Guias

A caixa de diálogo de resultados detalhados geralmente apresenta duas guias:

• Resultados simplificados
• Resultados detalhados

Duas guias adicionais estão disponíveis com o Eurocódigo 3 e a norma polonesa PN:

• Deslocamentos: contém os resultados do cálculo para o estado limite de capacidade de serviço.
• Sarrafos/Treliça: contém os resultados da verificação para elementos que conectam banzos de membros complexos).

Nota: O conteúdo da caixa de diálogo depende da norma de acordo com a qual as combinações de normas de barras/grupos foram executadas.

Alterar

Substitui a seção original pela seção inserida na caixa de diálogo Resultados detalhados.

Retícula

Abre a caixa de diálogo Conexões de banzos e permite a seleção e a verificação de elementos que conectam banzos de membros individuais.

Nota: Essa opção está disponível ao verificar ou calcular membros complexos somente para o Eurocódigo 3 e a norma polonesa PN.

Forças

Abre a caixa de diálogo Verificação manual.

Os valores das forças internas que atuam em um membro selecionado são movidos para essa caixa.

Detalhado

Abre a caixa de diálogo Projeto detalhado, que permite executar uma análise detalhada de membros de seções I laminados ou soldados.

Nota de cálculo

Abre uma versão editável da nota de cálculo, onde é possível modificar os dados e os resultados da verificação/projeto.
