Definir uma de placa com nesga (contraventamento)

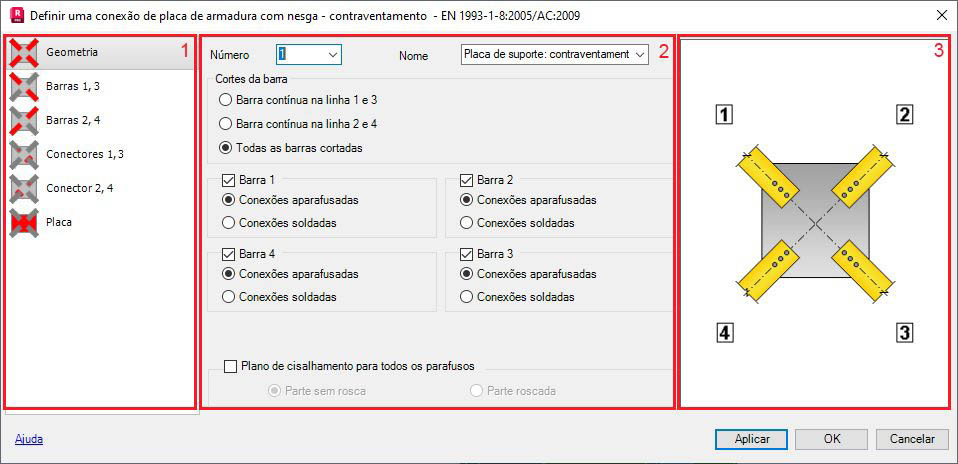

A caixa de diálogo para a geração de uma conexão de placa com nesga (contraventamento) tem três partes principais:

1. No lado esquerdo há opções para selecionar um componente usado para definir uma conexão de aço:
   • geometria
   • barras 1, 3
   • barras 2, 4
   • conectores 1, 3
   • conectores 2, 4
   • placa
2. No centro, é possível definir os parâmetros de um elemento selecionado da conexão de aço.
3. Na direita há uma vista gráfica de um elemento da conexão da placa com nesga.
