Use essa caixa de diálogo para configurar uma simulação da carga de vento e gerar cargas de vento.
Acesso
- Clique em Cargas
Simulação de cargas de vento
Gerar cargas de vento.

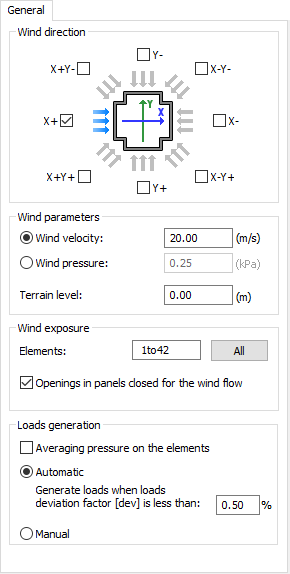

Guia Geral
- Direção do vento
- Exibe a lista de direções do vento de acordo com o sistema de coordenadas global. Por padrão, a direção X+ é selecionada.
- Parâmetros de vento
- Especifique a velocidade do vento, a pressão e o nível do solo.
- Exposição ao vento
- Especifique quais elementos são expostos ao vento e indique se as aberturas nos painéis devem ser consideradas como fechadas ou não.
- Geração de cargas
- Selecione Calcular a média da pressão sobre os elementos para aplicar a pressão do vento como uma carga média nos painéis. Caso contrário, a carga será mais detalhada e aplicada sobre a malha finita do painel.
Nota: As cargas geradas em colunas, vigas e revestimentos (painéis sem rigidez usados para distribuição de carga para membros) permanecerão uniformes com valores médios.
- Especifique como deseja gerar as cargas de vento:
- Automaticamente, com um limite de convergência para o fator de desvio
- Manualmente
Guia Perfil do vento
Use a guia Perfil do vento para criar um perfil de vento variável.

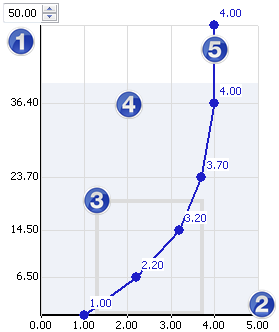

- Perfil do vento: elementos gráficos
-
Para criar um perfil de vento, clique em qualquer lugar na curva gráfica para criar um ponto e, em seguida, arraste esse ponto para o coeficiente desejado.
-
Altura
Permite ajustar a curva do perfil de vento ou expandi-la além do intervalo do túnel de vento virtual.
Essa opção será útil se você desejar salvar um perfil de vento para aplicá-lo a outras construções.
-
Fator de velocidade
O fator de multiplicação que se refere à velocidade do vento base.
-
Contorno da construção
Mostra uma representação resumida do tamanho da construção.
-
Túnel de vento (área azul claro)
Representação gráfica do túnel de vento virtual.Nota: O tamanho do túnel de vento virtual é definido automaticamente, com base no tamanho da construção. Se o perfil de vento for maior que o tamanho do túnel de vento, a simulação levará em conta as cargas de vento somente nos limites internos do túnel de vento.
-
Curva de vento
Curva que representa um perfil de vento em um túnel de vento virtual.
-
Altura
- Nome
- Insira um nome para o perfil de vento que você deseja salvar.
- Depois de salvo, o nome do perfil é adicionado à lista suspensa que permite selecionar um perfil salvo.
- <Carregar perfil do vento>
- Conterá a lista de perfis de vento se você tiver criado algum.
- Restaurar
- Restaura o perfil de vento padrão.
Processo de geração de cargas
Quando a análise é iniciada, os seguintes elementos são exibidos.
- Monitor
- Clique em Pressão em elementos para exibir a escala de pressão nas faces do modelo.
- Clique em Escala de pressão para alterar a paleta de cores da escala.
- Forças resultantes
- Exibe as forças resultantes que atuam na estrutura nas três direções principais e suas alterações no tempo de simulação.
- Compatível com o vento: na direção do vento.
- Perpendicular: perpendicular à direção do vento.
- Vertical: na direção vertical, de acordo com a coordenada global “Z”.
- Processo de convergência
- Exibe o valor máximo de força resultante com relação ao valor de referência do fator de desvio.
- As forças acima do valor de referência são exibidas em vermelho e as forças abaixo do valor de referência são exibidas em verde.
Nota: Se a geração automática estiver ativada, serão geradas cargas quando todas as forças resultantes forem inferiores ao valor de referência do fator de desvio.
- Gerar agora as cargas
- Para a simulação e cria as cargas de vento calculadas em elementos.
Nota: É possível interromper a simulação no modo manual e no modo automático. Se várias direções de vento tiverem sido selecionadas, clicar nessa opção gerará um caso de carga para a direção de vento atual e será iniciada uma nova simulação para a próxima direção de vento.
