Gerar cargas de vento automaticamente

Siga as etapas indicadas abaixo para gerar cargas de vento automaticamente.

1. Clique em Cargas Simulação de cargas de vento Gerar cargas de vento. A caixa de diálogo Simulação de vento é exibida.
2. Certifique-se de estar na guia Geral da caixa de diálogo Simulação de vento.
3. No grupo Direção do vento, selecione pelo menos uma direção para o vento.
   Nota: A direção do vento é definida de acordo com o sistema de coordenadas global. Por padrão, a direção X+ está selecionada.
4. Especifique a intensidade do vento e o nível do solo no grupo Parâmetros de vento.
   1. Selecione se deseja especificar a intensidade do vento pela velocidade ou pela pressão e, em seguida, insira um valor para o parâmetro selecionado.
   2. Insira o nível do solo na caixa Nível do terreno.
      Nota: Por padrão, o nível do solo é definido para a menor coordenada Z do modelo atual.
5. Especifique os elementos para os quais você deseja iniciar uma simulação de vento no grupo Exposição ao vento.
   1. Clique dentro da caixa Elementos e, em seguida, selecione os elementos na área de desenho ou clique em Todos para selecionar todos os elementos.
      Nota: Por padrão, todos os elementos são considerados durante a simulação.
   2. Deixe selecionada a opção Aberturas no painel fechadas para o fluxo de vento, a não ser que você queira permitir que o vento flua através do modelo.
6. Na opção Geração de cargas, especifique se deseja gerar as cargas de vento automaticamente.
   • Selecione Calcular a média da pressão sobre os elementos para aplicar a pressão do vento como uma carga média nos painéis. Caso contrário, a carga será mais detalhada e aplicada sobre a malha finita do painel.
   • Selecione a opção Automático e, em seguida, insira o fator de desvio de cargas com base no qual as cargas de vento serão geradas.
   • Selecione a opção Manual para decidir quando parar a simulação e gerar as cargas de vento.
7. Clique em Iniciar para executar a simulação. A caixa de diálogo Simulação de vento é atualizada para exibir o andamento da simulação.
   Nota: Se você escolher gerar as cargas de vento manualmente, clique em Gerar cargas agora, na caixa de diálogo Simulação de vento, para parar a simulação e gerar as cargas de vento.

Quando a simulação terminar, uma mensagem será exibida com a lista de casos de cargas de vento que foram geradas.

Nota: Quando a simulação de cargas de vento estiver concluída, os mapas de pressão serão exibidos. Se você desejar ocultar os mapas de pressão:

• clique em carregar símbolos, na parte inferior da área de desenho


ou, para usar um caminho:

• clique em Vista > Exibir e, em seguida, selecione Mapas de pressão na categoria de símbolos de carga.

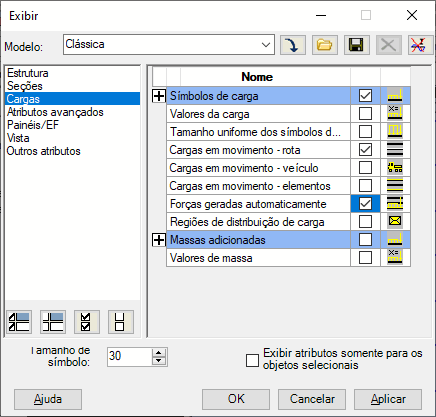

Também é possível visualizar a distribuição da carga de pressão para elementos finitos (caso contrário, é usado o método de média de pressão). Clique em Vista > Exibir e selecione Cargas no painel esquerdo. Selecione Forças geradas automaticamente na tabela de exibição.

Caso seja solicitado, execute uma geração de modelo para criar a malha de elementos finitos e aplicar as cargas.
