A guia Parâmetros SLS permite definir parâmetros para o cálculo de fissuras e deflexões da estrutura de placa-casca.
Acesso
- Clique em Projeto
Armadura necessária de laje/paredes – Opções Parâmetros de norma para abrir a caixa de diálogo Tipo de armadura de laje e casca e, em seguida, clique em
.
- Clique em
(Tipo de armadura de laje e casca) para abrir a caixa de diálogo Tipo de armadura de casca e laje e, em seguida, clique em .

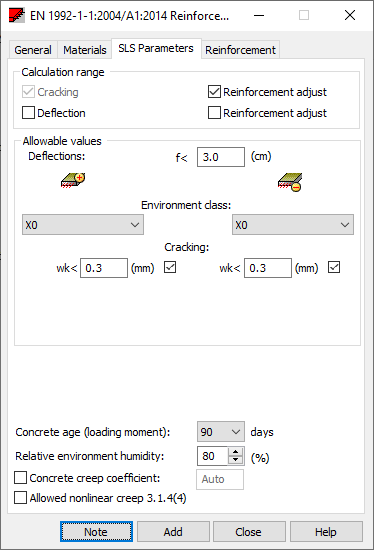

Caixa de diálogo Elementos
- Intervalo de cálculo
-
Defina a faixa de cálculos no Estado limite de grau de serviço (SLS) ao projetar uma laje de CA (painel).
- Fissura. Cálculos da largura de fissura.
- Correção da armadura (fissura). Correção automática da largura das fissuras aumentando a área da armadura.
- Deflexão. Cálculos da deflexão da laje de CA com fissuras consideradas.
- Correção da armadura (deflexões). Correção automática de deflexões aumentando a área da armadura.
- Valores toleráveis
-
É possível definir os valores permissíveis de largura de fissura e/ou de deflexão. Se esses valores forem excedidos, a tabela de resultados reportará as informações relevantes.
A largura da fissura é definida de duas maneiras (separadamente para as áreas superior e inferior).
- Selecione a classe de ambiente que resulta em uma largura de fissura de acordo com os requisitos da norma.
- Insira um valor de largura de fissura. Uma alteração da classe de ambiente não tem efeito no valor adotado da largura de fissura.
Se a opção Correção da armadura estiver selecionada, os valores definidos também serão os valores de limite. A área da armadura é aumentada para que esses valores sejam alcançados.
- Parâmetros adicionais
-
É possível determinar a relação de cargas variáveis para cargas de longo prazo.
-
As cargas variáveis podem ser divididas em cargas de curto e longo prazo. O coeficiente de longo prazo para variável especificado na Relação de cargas é usado para dividir cargas variáveis em uma peça de curto prazo e uma peça de longo prazo de acordo com a fórmula a seguir.
carga variável = (1 - c) * carga variável + c * carga variável = carga de curto prazo + carga de longo prazo.
em que c é um coeficiente de participação de cargas de longo prazo em cargas variáveis.
Também é possível especificar:
- Idade do concreto (momento de carga), que é usada nos cálculos do módulo de elasticidade do concreto.
- A Umidade do ambiente também pode ser inserida.
- O Coeficiente de fluência de concreto pode ser selecionado automaticamente em conformidade com os requisitos de norma após definir a idade do concreto no momento da carga.
Nota: A fissura é calculada de forma independente em duas direções com base em momentos equivalentes (consulte: Fissuras de lajes e cascas – Cálculos).O desvio das lajes é calculado com base na relação de rigidez elástica com relação à rigidez determinada com base na fase de trabalho do elemento de CA (consulte: Deflexões de lajes e cascas – cálculos).
A deflexão das lajes de CA é identificada com deslocamento. Ao trabalhar em 3D com lajes e cascas ou ao usar apoios elásticos no módulo de laje 2D, preste atenção ao deslocamento de apoios que podem alterar o valor das deflexões reais.
A caixa de diálogo pode incluir parâmetros adicionais específicos da norma de CA, como o seguinte.
- Norma americana: quanto tempo uma carga de longo prazo está agindo na estrutura, coeficiente x.
- Norma do Reino Unido: idade do concreto (parte 7.2 da BS 8110), coeficiente de fluência de concreto (fi de acordo com a Figura 7.1 na BS 8110), umidade do ambiente relativa (Figura 7.1 na BS 8110).
- Norma polonesa: idade do concreto, coeficiente de fluência do concreto.
- Eurocódigo 2: fluência não linear permitida – de acordo com a norma EN 1992-1-1:2004 AC:2008 com todos os Anexos nacionais [ponto 3.1.4(4)].
-
