Caixa de diálogo Definir a conexão da base da coluna

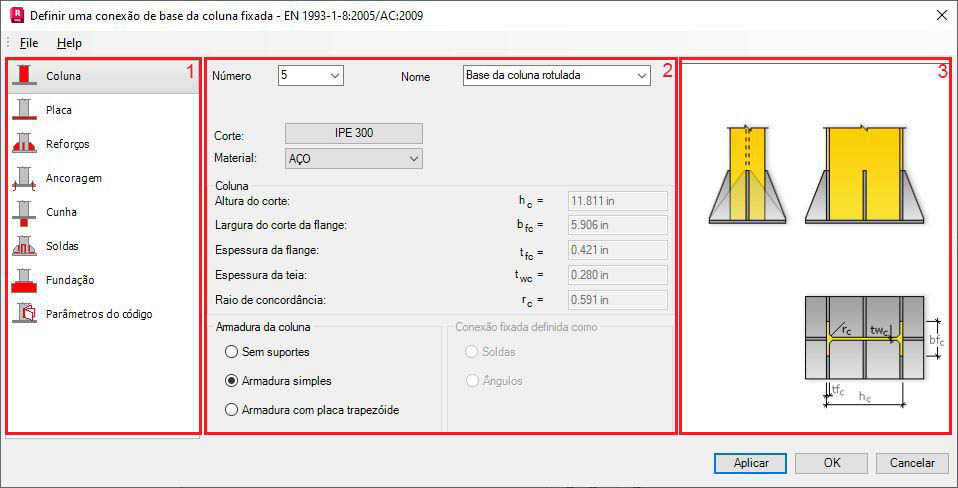

A caixa de diálogo para a geração de uma conexão coluna-fundação (fixada ou base da coluna fixa) tem três partes principais:

1. No lado esquerdo há opções para selecionar um componente usado para definir uma conexão de aço:
   • coluna
   • placa
   • armaduras (definidas somente se a armadura está definida na conexão)
   • ancoragem
   • cunha
   • soldas
   • fundação
   • parâmetros de código
2. No centro, é possível definir os parâmetros de um elemento selecionado da conexão de aço.
3. Na direita há uma vista gráfica de um elemento da conexão coluna-fundação.

O número de guias nesta caixa de diálogo depende do tipo de conexão selecionado: com ou sem reforços.
