Após selecionar essa norma, a geração de cargas sísmicas será baseada nos requisitos provisórios da norma NF EN 1998-1/NA:2010p, ainda não liberados.
Para concluir a análise sísmica de acordo com as regras fornecidas nessa norma, defina os seguintes parâmetros.
-
Aceleração do solo de pico de referência no solo tipo A agR. Define os valores da aceleração de referência para o espectro de excitação horizontal agr e o espectro de excitação vertical a gv. A aceleração do solo do projeto ag é definida em termos da aceleração do solo de pico de referência no solo tipo A agR e do fator de importância γ derivado da classe de construção:
a g = GT × a gR.De acordo com a norma, há cinco zonas sísmicas:
Área sísmica
Zona sísmica
agrm/s2
agvm/s2
1
Muito fraca
0,0
0,0
2
Fraca
0,7
0,45 × agr
3
Moderada
1,1
0,45 × agr
4
Média
1,6
0,45 × agr
5
Forte
3
0,90 × agr

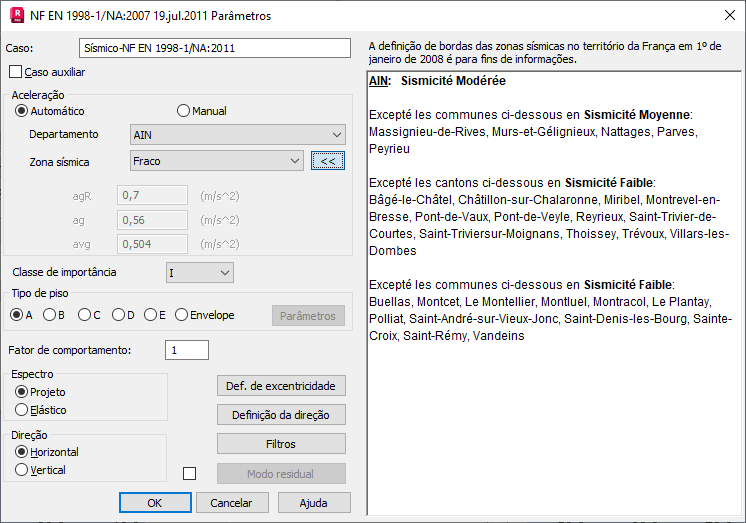

Após selecionar a opção Automático, será possível definir valores da aceleração de referência automaticamente especificando um departamento e uma zona sísmica. Clique em >> para estender a lista de zonas para um departamento selecionado. A definição de bordas das zonas sísmicas no território da França em 1º de janeiro de 2008 é somente para fins de informações.
Após selecionar a opção Manual, será possível especificar seus próprios valores da aceleração de referência.
- Classe de importância (I, II, III, IV) – Especifica o fator de importância γ.
Classe de construção
Fator de importância γ
I
0,8
II
1,0
III
1,2
IV
1,4
- Tipo de solo (A, B, C, D, E) – Especifica a influência dos parâmetros que descrevem o espectro de resposta.
Tabela: Parâmetros de espectro horizontal determinados pelo tipo de solo e zona sísmica.
Tipo de solo
Zona sísmica 1 a 4
Zona sísmica 5
S
TB(s)
TC(s)
TD(s)
S
TB(s)
TC(s)
TD(s)
A
1,00
0,03
0,20
2,50
1,00
0,15
0,40
2,00
B
1,35
0,05
0,25
2,50
1,20
0,15
0,50
2,00
C
1,50
0,06
0,40
2,00
1,15
0,20
0,60
2,00
D
1,60
0,10
0,60
1,50
1,35
0,20
0,80
2,00
E
1,80
0,08
0,45
1,25
1,40
0,15
0,50
2,00
Tabela: Parâmetros do espectro vertical determinados por uma zona sísmica.
Zona sísmica
avg/ag
TB(s)
TC(s)
TD(s)
1 a 4
0,45
0,05
0,15
1,0
5
0,90
0,05
0,15
1,0
Se a opção Envoltória estiver selecionada, o botão Parâmetros se tornará acessível; clique para abrir a caixa de diálogo Envoltória de espectro.
- Valor do Fator de comportamento q. De acordo com a norma principal EN 1998 ponto 3.2.2.5, esse é um fator de redução do espectro de resposta do projeto em relação ao espectro de resposta elástica. É possível editar seu valor após selecionar a opção Espectro do projeto.
Nota: O fator de comportamento q reduz o espectro do projeto; dessa forma, também diminui as cargas sísmicas e as forças internas resultantes. No entanto, como especificado na EN 1998 ponto 3.2.2.5, o deslocamento com base no espectro de resposta do projeto é multiplicado pelo fator de comportamento q. Portanto, normalmente, esse deslocamento não é reduzido em relação ao espectro de resposta elástica.
-
Tipo de espectro (Projeto ou Elástico), conforme especificado na norma principal EN 1998 ponto 3.2.2.
O espectro de resposta é calculado com base nos parâmetros acima usando fórmulas para o espectro de resposta elástica (pontos 3.2.2.2 e 3.2.2.3) e para o espectro do projeto para análise elástica (ponto 3.2.2.5).
- Direção (horizontal, vertical).
Clique em Definição de excentricidade para abrir a caixa de diálogo Definição de excentricidades de massa, onde é possível especificar como considerar a excentricidade de uma massa na análise sísmica.
Abaixo na caixa de diálogo, estão localizados os botões Definição de direção, Filtros e Modo residual.
Os detalhes sobre esse método de análise de estrutura podem ser encontrados na norma mencionada.
