Configurações da análise da rota

As configurações da análise da rota controlam como os elementos do modelo afetam o caminho de deslocamento. Os elementos do modelo entre os pontos inicial e final do caminho de deslocamento afetarão a rota gerada pela análise.

Obstáculos

Durante a inserção de um caminho de deslocamento no modelo, os elementos do modelo irão agir como obstáculos para o caminho de deslocamento se uma parte de sua geometria estiver dentro da zona de análise. Por padrão, os seguintes elementos do modelo são ignorados:

• Os elementos ocultos na vista.
• Os elementos demolidos.
• Os elementos visíveis em uma subjacência da vista.

Adicione as categorias de modelo que serão ignoradas durante a análise do caminho de deslocamento. Na caixa de diálogo, ative as categorias de modelo adicionais a serem ignoradas e, em seguida, escolha as categorias específicas a ignorar na lista.

Nota: Ao usar famílias aninhadas, a família hospedeira e a categoria da família aninhada devem ser selecionadas para que a família seja ignorada como um obstáculo durante a análise da rota.

Zona de análise

A zona de análise usada pelo caminho de deslocamento é estabelecida mediante um valor de deslocamento superior e inferior no nível das vistas. Se qualquer geometria em um elemento do modelo estiver dentro da zona de análise, ela será considerada como um obstáculo para o caminho de deslocamento. O caminho de deslocamento será gerado para evitar esses obstáculos no caminho de deslocamento.

Como regra geral, é melhor definir a parte superior da zona de análise acima do plano de corte da vista (consulte: Sobre a faixa da vista). Quando a parte superior da zona de análise estiver abaixo do plano de corte, poderá ocorrer um comportamento inesperado.

Nota: As paredes e colunas inclinadas na zona de análise de um caminho de deslocamento afetarão a rota. Poderá ser necessário visualizar a condição em outra vista ou usar Mostrar obstáculos para identificar os elementos inclinados no caminho.

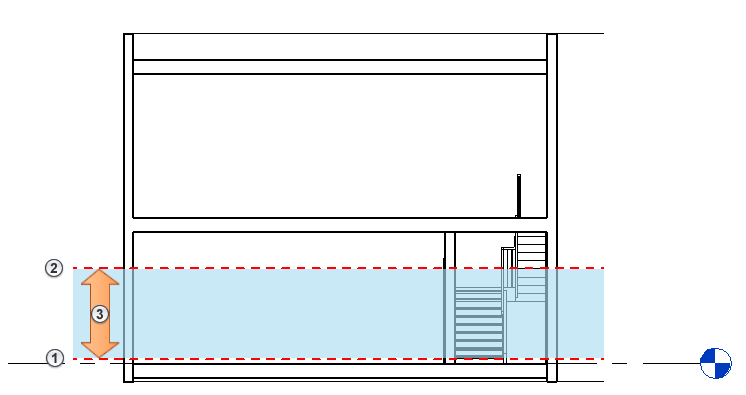

A seção a seguir mostra a zona de análise de uma vista da planta: parte inferior , parte superior .
