Conheça a definição de linhas de altura do telhado na Areabook.
Se um ambiente estiver coberto por um telhado, a Areabook reconhecerá as subáreas do ambiente com base nas linhas de altura do telhado. O cálculo das subáreas do telhado exige uma definição correta dessas linhas de altura.
O cálculo da área de acordo com a Norma internacional não está sujeito às provisões gerais.
| Para a DIN 277, o cálculo da área até a aresta superior de um piso pré-fabricado exige uma linha de altura a 1,50 m. | Para a WoflV/II.BV, o cálculo da área até a aresta superior de um piso pré-fabricado exige duas linhas de altura a 1,00 m e a 2,00 m. |
|
|
As configurações de linha de altura podem ser definidas na caixa de diálogo Configurações de cálculo. Os exemplos a seguir mostram como as linhas de altura respondem em normas de projeto diferentes.
Norma internacional
A definição das linhas de altura não está sujeita às provisões gerais. Portanto, é possível usar uma, duas ou nenhuma linha de altura em qualquer altura. Defina as linhas de altura de acordo com seus requisitos e, se necessário, oriente-se pelos exemplos mostrados aqui.
Norma DIN (Alemanha): DIN 277
O cálculo da área de acordo com a DIN 277 só exige uma linha de altura (padrão: 1,50 m).

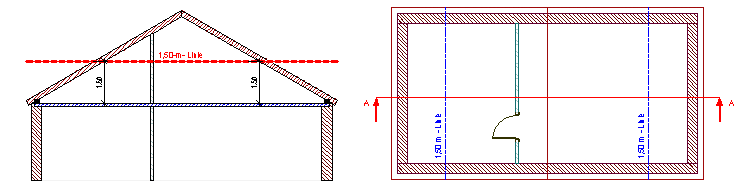

Exemplo 1: nenhuma parede de joelho
- Configurações das Posições da linha de altura na caixa de diálogo Configuração de cálculo:
- Linha de altura 1: 1,50 m
- Linha de altura 2: desativada
- Nenhum ajuste é necessário devido à falta de uma parede de joelho.

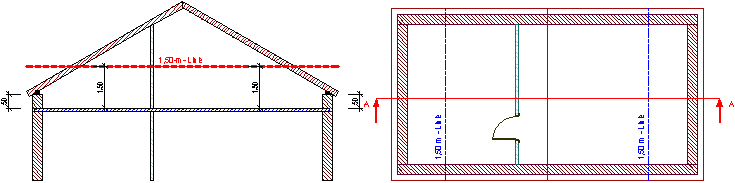

Exemplo 2: parede de joelho a uma altura de 0,50 m
- Configurações das Posições da linha de altura na caixa de diálogo Configuração de cálculo:
- Linha de altura 1: 1,00 m
- Linha de altura 2: desativada
- A linha de altura exigiu um ajuste de 50 cm para acomodar uma parede de joelho de 50 cm.
Norma DIN (Alemanha): WoflV/II.BV
O cálculo da área de acordo com a WoflV/II.BV exige duas linhas de altura (padrão: 1 m e 2 m).

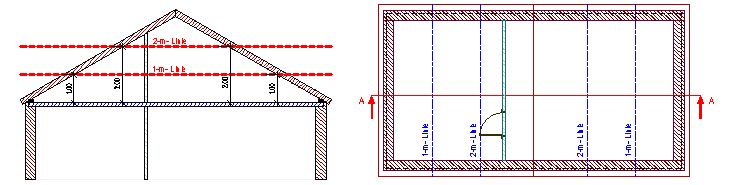

Exemplo 1: nenhuma parede de joelho
- Configurações das Posições da linha de altura na caixa de diálogo Configuração de cálculo:
- Linha de altura 1: 1,00 m
- Linha de altura 2: 2,00 m
- Nenhum ajuste é necessário devido à falta de uma parede de joelho e de acabamento de piso.

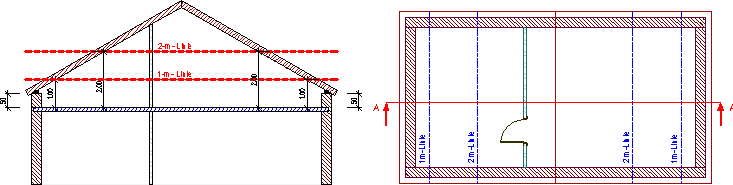

Exemplo 2: parede de joelho a uma altura de 0,50 m
- Configurações das Posições da linha de altura na caixa de diálogo Configuração de cálculo:
- Linha de altura 1: 0,50 m
- Linha de altura 2: 1,50 m
- Cada linha de altura exige um ajuste de 50 cm para acomodar a parede de joelho de 50 cm.

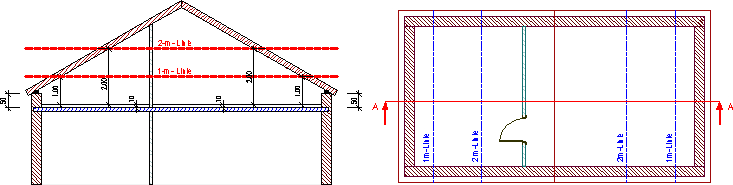

Exemplo 3: a parede de joelho à altura de 0,50 m e um acabamento de piso à profundidade de 0,10 m
- Configurações das Posições da linha de altura na caixa de diálogo Configuração de cálculo:
- Linha de altura 1: 0,40 m
- Linha de altura 2: 1,40 m
- Cada linha de altura exige um ajuste de 60 cm para acomodar a parede de joelho de 50 cm e um acabamento de piso de 10 cm.
