Os acopladores de vergalhão conectam o vergalhão adjacente e simplifica o projeto de concreto reforçado.
Os acopladores interagem com as barras da armadura que elas conectam ao modificar suas dimensões físicas. Os acopladores aplicam tratamento nas extremidades ao vergalhão conectado de acordo com as necessidades de conexão do acoplador. A geometria da barra é encurtada para acomodar a conexão com o acoplador.
As famílias de acoplador têm geometria personalizável. Você pode criar e modificar praticamente qualquer tipo de acoplador com diferentes representações em vistas 2D e 3D. Os parâmetros de tipo definem cotas, os tamanhos de barras as quais o acoplador se conecta e o tratamento das extremidades que são aplicadas para o vergalhão.
A geometria do acoplador é automaticamente rotacionada para ser exibida da mesma forma em vistas 2D, quando a opção Alinhar à vista está marcada.
Em vistas 3D, a geometria do acoplador está sempre alinhada com a extremidade da barra. Ao rotacionar o acoplador, esta é a posição padrão.

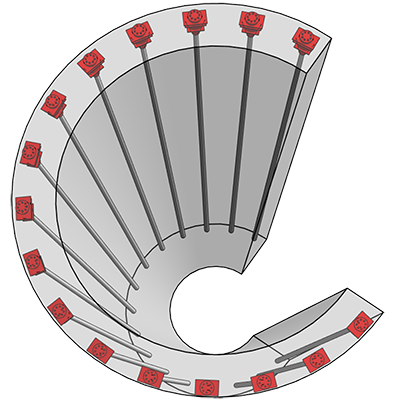

| Exemplo mostrando os acopladores alinhados com a extremidade das barras em um conjunto de vergalhões de forma livre. |
|---|
 |
Para criar geometria complexa e exibi-la de forma realista em vistas 2D, é possível editar a família de acopladores e desmarcar a opção Alinhar à vista.

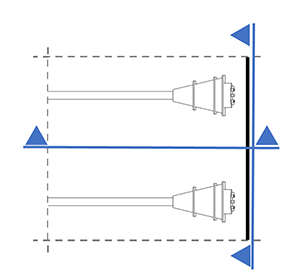

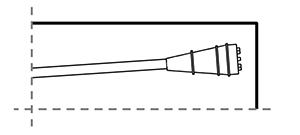

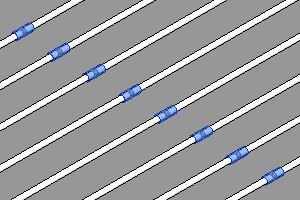

| Vista da planta | Seção 1 | Seção 2 |
|---|---|---|
 |
 |
 |
- São tabuláveis
- Estão disponíveis para grupos e montagens
- São exportáveis para diversos formatos
- Propagar entre os vergalhões em conjuntos
- Atribuível para uma partição hospedeira com números de acoplador exclusivo
- Pode ser visualizado obscurecido em um hospedeiro. No entanto, os acopladores sempre são visualizados como sólidos em vistas 3D
- Pode ser identificado.
