Revisão

A revisão consiste em anotações que podem ser sobrepostas em um projeto ou desenho no visualizador. O visualizador oferece suporte para marca de revisão no cliente do Vault e no Thin Client.

Utilize as marcas de revisão para adicionar comentários, informações e sugestões sobre alterações de projeto no arquivo de desenho.

Para acessar as ferramentas de marca de revisão no visualizador:

1. Visualizar um arquivo.
   Nota: Para visualizar um arquivo no Thin Client, consulte o tópico Thin Client - O visualizador.
2. Selecione Marca de revisão na barra de ferramentas do visualizador.

   O ícone de marca de revisão indica o número de marcas de revisão associadas ao arquivo. Se o arquivo contiver uma marca de revisão existente, ela será listada no painel Navegação de marca de revisão. Selecione a marca de revisão a ser visualizada na tela.

3. Clique em Criar novo para limpar a tela e criar uma nova nota de revisão.
4. Use as ferramentas de marca de revisão para adicionar texto ou anotações.
   Nota: Use os botões Desfazer e Refazer, conforme necessário, para remover e reinserir anotações.
5. Clique em Salvar para salvar a nota de revisão como dados no Vault ou salvar uma cópia local como uma imagem. Consulte Salvar marcas de revisão para obter detalhes.

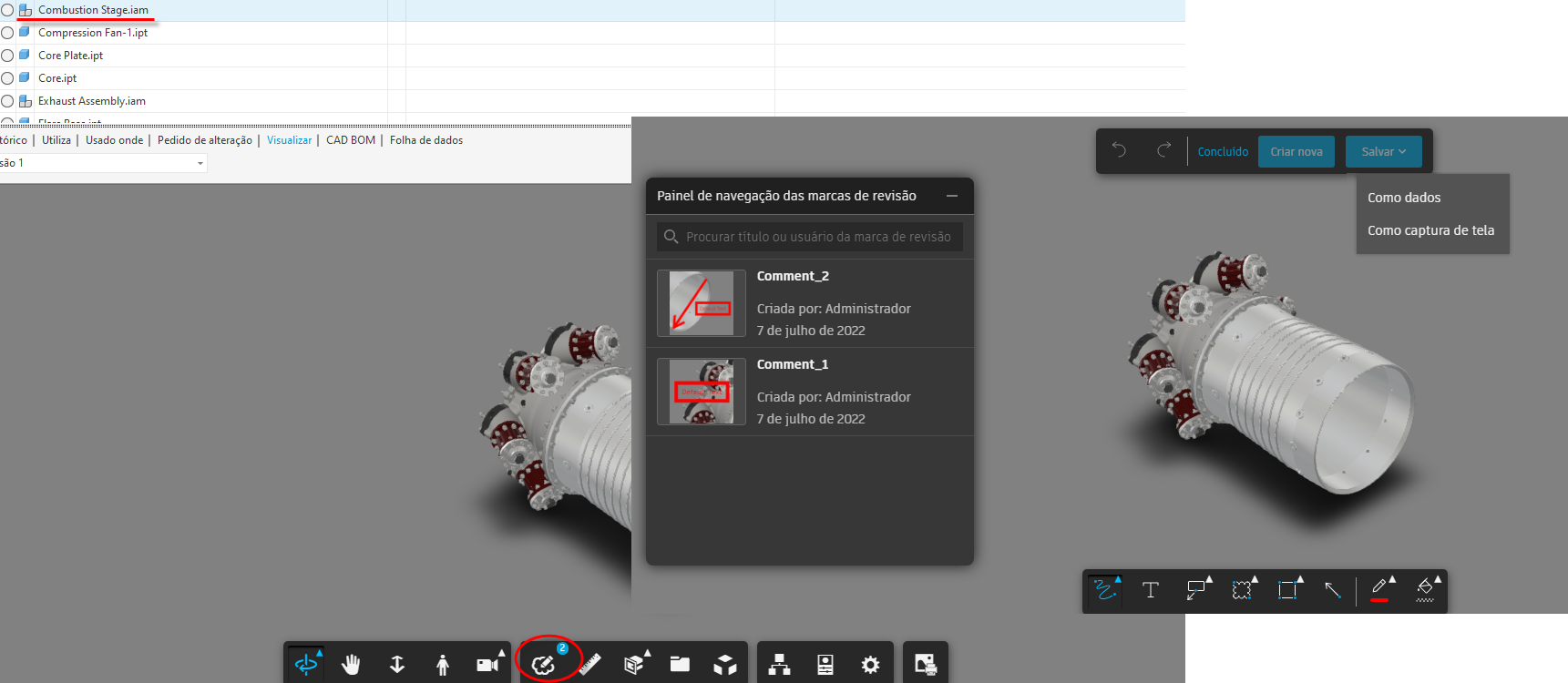

Painel de navegação das marcas de revisão

O Painel de navegação das notas de revisão mostra todas as notas de revisão salvas como dados para esse arquivo, além de detalhes como o criador da nota de revisão e a data de criação. No Painel de navegação das notas de revisão, é possível:

• pesquisar notas de revisão de acordo com o criador ou o título da nota de revisão.
• visualizar, renomear ou excluir a nota de revisão salva.
• retrair (-) ou expandir (+) o Painel de navegação das notas de revisão.

Editar revisão

Selecione a nota de revisão no Painel de navegação das notas de revisão para editá-la.

Nota: Todas as notas de revisão existentes para a versão histórica do arquivo CAD podem ser visualizadas no Viewer, mas somente a versão mais recente do arquivo CAD pode ter o conteúdo da nota de revisão modificado. Não é possível adicionar, excluir ou modificar notas de revisão referentes a versões históricas de arquivo.

Salvar notas de revisão

A revisão não é registrada no visualizador. Para manter uma cópia de referência da nota de revisão, salve a nota de revisão como uma imagem em sua máquina local ou como dados no Vault. Todas as marcas de revisão não salvas são descartadas após a confirmação.

Nota: No Thin Client, só é possível salvar um instantâneo da nota de revisão, baixado como um arquivo .png.

Notas de revisão no ECO

É possível visualizar notas de revisão no ECO com o Autodesk Viewer, fazer alterações nelas e salvá-las como dados no Vault. Você pode adicionar comentários a cada gravação executada nas marcas de revisão. Consulte Visualizar arquivos anexados a um pedido de alteração para obter mais informações.

Propriedades de Tem marca de revisão

As propriedades do sistema de marcas de revisão ajudam a identificar arquivos ou versões com marcas de revisão associadas. É possível utilizar essas propriedades para pesquisar e personalizar vistas com valor "verdadeiro".

• Tem marca de revisão: Verdadeiro/Falso (indica se qualquer versão do arquivo (incluindo versões históricas) do arquivo tem marcas de revisão associadas ou não)
• Tem histórico de marcas de revisão: Verdadeiro/Falso (indica se a versão selecionada do arquivo tem marcas de revisão associadas ou não)

Ferramentas de marca de revisão

• Mão livre: desenha ou realça o projeto.
• Texto: adiciona uma anotação de texto. É possível modificar a cor, o tamanho, a borda e o preenchimento do texto.
• Chamada: desenha uma seta com anotação de texto.
• Nuvem: desenha um retângulo com arestas em espiral. Selecione Polinuvem para desenhar uma série de linhas conectadas.
• Forma (retângulo por padrão): desenha uma das seguintes formas, dependendo da seleção (clique no ícone Forma para selecionar uma forma diferente):
  • Retângulo
  • Círculo
  • Polilinha
  • Linha
• Seta: desenha uma seta.
• Estilo de linha: define a cor e a espessura da nota de revisão selecionada.
• Estilo de preenchimento: define a cor e a opacidade do interior da forma selecionada.

Funcionalidade	Thick Client	Thin Client
Visualizar marcas de revisão	X	X
Renomear ou excluir notas de revisão	X
Salvar notas de revisão - como imagem	X	X
Salvar notas de revisão - como dados	X
Notas de revisão no pedido de alteração existente (ECO)	X
